| রেট ভোল্টেজ: | |
|---|---|
| রেট ফ্রিকোয়েন্সি: | |
| বর্তমান রেট: | |
| রেটযুক্ত ক্যাপাসিটর: | |
| পরিমাণ: | |
YB
Giantele
6Kv-35Kv
400A/630A
50Hz
1 পিস
50-2000Kva
ওভারভিউ
1.রেটিং: রেট ভোল্টেজ: HV সরঞ্জাম 7.2KV এবং 12KV, LV সরঞ্জাম 0.4 KV। রেট করা বর্তমান: HV সরঞ্জাম 630A, LV সরঞ্জাম 100-2000A।

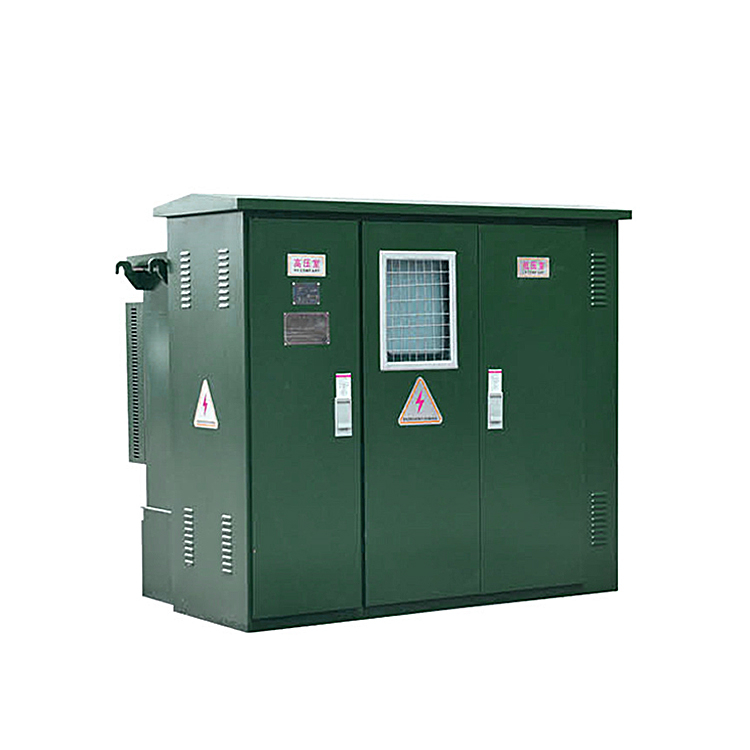

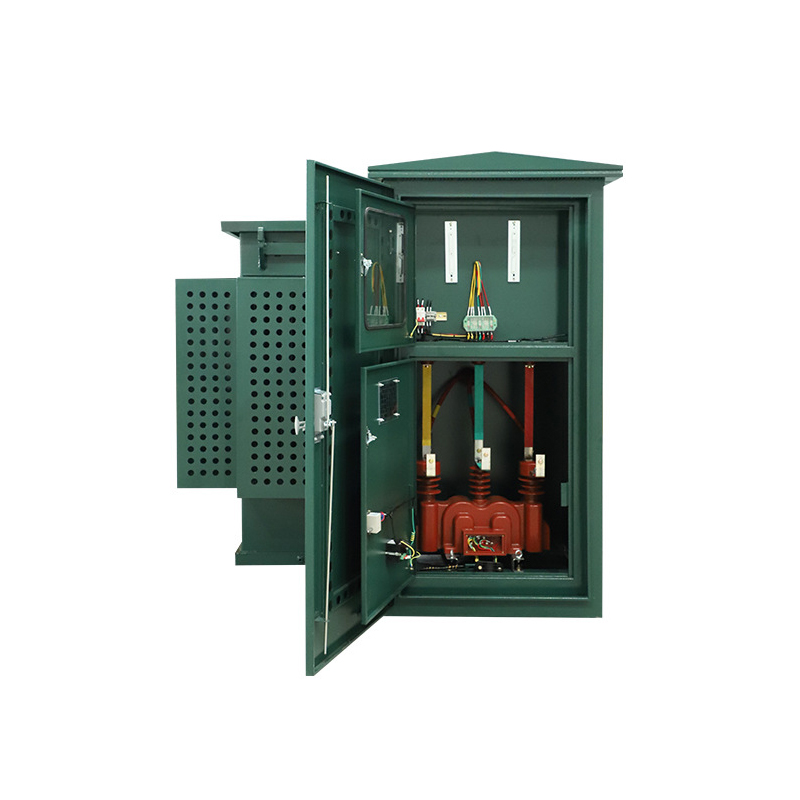

2.অ্যাপ্লিকেশন: YBM22 সিরিজের সাবস্টেশন হল এক ধরনের কমপ্যাক্ট পাওয়ার ডিস্ট্রিবিউশন ডিভাইস যা উচ্চ ভোল্টেজকে একীভূত করে বৈদ্যুতিক সরঞ্জাম, ট্রান্সফরমার এবং কম ভোল্টেজ বৈদ্যুতিক সরঞ্জাম। এটি উচ্চ-বৃদ্ধি বিল্ডিং, বিল্ডিং ব্যবহার করা যেতে পারে শহুরে এবং গ্রামীণ এলাকায়, আবাসিক সম্প্রদায়, উচ্চ প্রযুক্তির উন্নয়ন এলাকা, ছোট এবং মাঝারি আকারের কারখানা, খনির এলাকা, তেল ক্ষেত্র, অস্থায়ী নির্মাণ সাইট এবং অন্যান্য প্রাঙ্গণ। এটি গ্রহণযোগ্যতার জন্যও ব্যবহার করা যেতে পারে এবং 6-15KV, 50HZ (60HZ), রিং মেইন পাওয়ার ডিস্ট্রিবিউশন সিস্টেম এবং ডাবল পাওয়ার সাপ্লাই বা রেডিয়েট টার্মিনাল পাওয়ার ডিস্ট্রিবিউশন সিস্টেম।
3. বৈশিষ্ট্য: উচ্চ অখণ্ডতা, ছোট আকার, কমপ্যাক্ট কাঠামো, নিরাপদ এবং নির্ভরযোগ্য অপারেশন, সুবিধাজনক রক্ষণাবেক্ষণ, পোর্টেবল, ইত্যাদি। প্রচলিত সিভিল ইঞ্জিনিয়ারিং সাবস্টেশনের সাথে তুলনা করে, একই ক্ষমতায়, পূর্বনির্মাণ সম্মিলিত সাবস্টেশনের জন্য শুধুমাত্র 1/10 ~ 1/15 তল এলাকা প্রয়োজন। যাতে নির্মাণ ব্যয় কমে যায়।
4. স্ট্যান্ডার্ড: IEC1330
কাজের শর্তাবলী
1. পরিবেষ্টিত বায়ু তাপমাত্রা: -10℃~+40℃
2.উচ্চতা: ≤1000মি
3.সৌর বিকিরণ: ≤1000W/m
4. বরফ কভার: ≤20mm
5. বাতাসের গতি: ≤35m/s
6. আপেক্ষিক আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা≤95%। মাসিক গড় আপেক্ষিকআর্দ্রতা≤90%।দৈনিক গড় আপেক্ষিক জলীয় বাষ্প চাপ ≤ 2.2kPa। মাসিক গড় আপেক্ষিক জলীয় বাষ্পের চাপ ≤1.8kPa।
7. ভূমিকম্পের তীব্রতা: ≤ মাত্রা 8।
8. ক্ষয়কারী এবং দাহ্য গ্যাস ছাড়া জায়গায় প্রযোজ্য.
দ্রষ্টব্য: কাস্টমাইজড পণ্য উপলব্ধ.
অর্থের প্রকারভেদ
| Y | B | M | 22 | - | 12 | / | 0.4 |
| প্রিফেব্রিকেটেড টাইপ | সাবস্টেশন | গঠন | ডিজাইন নং | উচ্চ ভোল্টেজ সাইড রেট ভোল্টেজ | নিম্ন ভোল্টেজ সাইড রেট ভোল্টেজ |
