সংক্ষিপ্ত বিবরণ
1.Rating: রেটযুক্ত ভোল্টেজ: এইচভি সরঞ্জাম 10KV এবং 12KV, LV সরঞ্জাম 0.4 KV.Rated বর্তমান: HV সরঞ্জাম 630A,এলভি সরঞ্জাম 1500A।

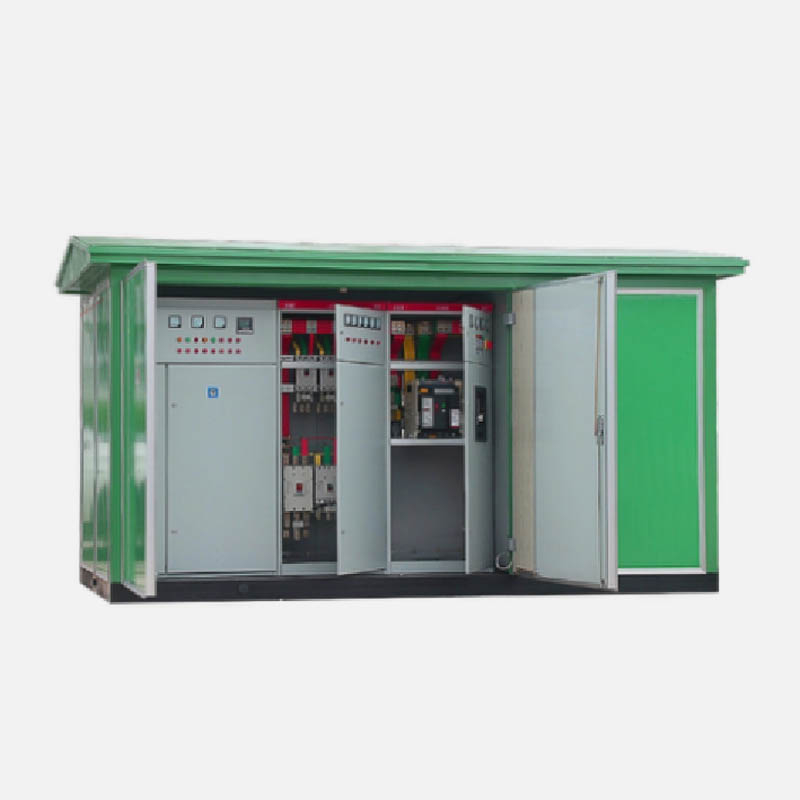

2. অ্যাপ্লিকেশন: YB27 সিরিজ সাবস্টেশন আমেরিকান টাইপ যৌথ সাবস্টেশন উচ্চ ভোল্টেজ নিয়ন্ত্রণের withfunction হয়,রক্ষা, শক্তি রূপান্তর এবং বিতরণ। Urban এবং গ্রামীণ শক্তি বিতরণ সিস্টেম ব্যবহার করে। উচ্চভোল্টেজ লোডসুইচ এবং এই পণ্যের উচ্চ ভোল্টেজ ফিউজ TheTransFormer তেল, দুটি সঙ্গে ইনস্টল করা হয়কাঠামো: ট্রান্সফরমার এবং ট্রান্সফরমার সঙ্গে উদাসীন ক্ষেত্রে সঙ্গে একই ক্ষেত্রে। এটা উচ্চ বৃদ্ধি ব্যবহার করা যেতে পারেভবন নির্মাণ, বিল্ডিং inurban এবং গ্রামাঞ্চলে, আবাসিক সম্প্রদায়, হাইটেক উন্নয়ন এলাকায়, ক্ষুদ্র ওমাঝারি আকার কারখানা, খনির এলাকায়, তেল ক্ষেত্র অস্থায়ী constructionsites, এবং অন্যান্য প্রাঙ্গনে।
3.Standard: IEC1330
কাজ conditons
1.Ambient বায়ু তাপমাত্রা: -30 ℃ ~ + + 40 ℃
2.Altitude: ≤1000m
3.Wind গতি: 34m / সেকেন্ড ≤700pa
4. রেন্টিভ আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা 95%। মনের গড় আপেক্ষিক আর্দ্রতা 95%।
5. অন্তর্বর্তীকালীন প্রবণতা: ≤গ্রেড 8।
6. ক্ষয়প্রাপ্ত এবং জ্বলন্ত গ্যাস ছাড়া জায়গা প্রয়োগযোগ্য।
দ্রষ্টব্য: কাস্টমাইজড পণ্য পাওয়া যায়।
অর্থের ধরন
Y | B | 27 | - | 12 | / | 0.4 |
Prefabricated টাইপ | সাবস্টেশন. | নকশা সংখ্যা | উচ্চ ভোল্টেজ সাইড রেট ভোল্টেজ | কম ভোল্টেজ সাইড রেট ভোল্টেজ |
সংক্ষিপ্ত বিবরণ
1.Rating: রেটযুক্ত ভোল্টেজ: এইচভি সরঞ্জাম 10KV এবং 12KV, LV সরঞ্জাম 0.4 KV.Rated বর্তমান: HV সরঞ্জাম 630A,এলভি সরঞ্জাম 1500A।
2. অ্যাপ্লিকেশন: YB27 সিরিজ সাবস্টেশন আমেরিকান টাইপ যৌথ সাবস্টেশন উচ্চ ভোল্টেজ নিয়ন্ত্রণের withfunction হয়,রক্ষা, শক্তি রূপান্তর এবং বিতরণ। Urban এবং গ্রামীণ শক্তি বিতরণ সিস্টেম ব্যবহার করে। উচ্চভোল্টেজ লোডসুইচ এবং এই পণ্যের উচ্চ ভোল্টেজ ফিউজ TheTransFormer তেল, দুটি সঙ্গে ইনস্টল করা হয়কাঠামো: ট্রান্সফরমার এবং ট্রান্সফরমার সঙ্গে উদাসীন ক্ষেত্রে সঙ্গে একই ক্ষেত্রে। এটা উচ্চ বৃদ্ধি ব্যবহার করা যেতে পারেভবন নির্মাণ, বিল্ডিং inurban এবং গ্রামাঞ্চলে, আবাসিক সম্প্রদায়, হাইটেক উন্নয়ন এলাকায়, ক্ষুদ্র ওমাঝারি আকার কারখানা, খনির এলাকায়, তেল ক্ষেত্র অস্থায়ী constructionsites, এবং অন্যান্য প্রাঙ্গনে।
3.Standard: IEC1330
কাজ conditons
1.Ambient বায়ু তাপমাত্রা: -30 ℃ ~ + + 40 ℃
2.Altitude: ≤1000m
3.Wind গতি: 34m / সেকেন্ড ≤700pa
4. রেন্টিভ আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা 95%। মনের গড় আপেক্ষিক আর্দ্রতা 95%।
5. অন্তর্বর্তীকালীন প্রবণতা: ≤গ্রেড 8।
6. ক্ষয়প্রাপ্ত এবং জ্বলন্ত গ্যাস ছাড়া জায়গা প্রয়োগযোগ্য।
দ্রষ্টব্য: কাস্টমাইজড পণ্য পাওয়া যায়।
অর্থের ধরন
Y | B | 27 | - | 12 | / | 0.4 |
Prefabricated টাইপ | সাবস্টেশন. | নকশা সংখ্যা | উচ্চ ভোল্টেজ সাইড রেট ভোল্টেজ | কম ভোল্টেজ সাইড রেট ভোল্টেজ |
উচ্চ মানের উপাদান
শিল্প সুপরিচিত ব্র্যান্ড বৈদ্যুতিক উপাদান ইনস্টল করুন নির্বাচন করুন। সামঞ্জস্যপূর্ণ
সিলিকন-ইস্পাত প্লেট কোর
নতুন ঠান্ডা ঘূর্ণিত সিলি কর ইস্পাত শীট তৈরি লোহার কোর শক্তি সংরক্ষণ করতে পারে, গোলমাল হ্রাস, এসিস্ট জারা এবং effestivelv কোন লোড হ্রাস কমাতে পারে না
প্লেট কপার সারি
ভাল পরিবাহিতা, স্থিতিশীল অপারেশন উন্নত ওভারলোড ক্ষমতা, নিম্ন লাইন ক্ষতি, অক্সিডাইজ সহজ নয়, দীর্ঘায়িত ট্রান্সফরমেন ife

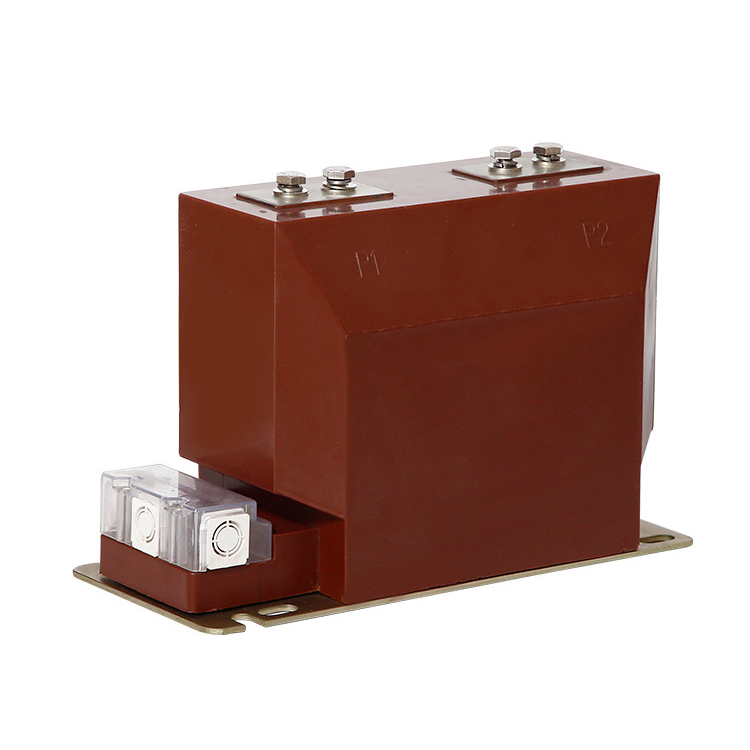

বর্তমান ট্রান্সফরমার
ভাল insulationbolt টর গ্রাউন্ডিং দ্বারা Epoxy রজন কাস্টিং, স্পষ্টতা তুলনায় পরিবর্তন
উচ্চ মানের উপাদান
শিল্প সুপরিচিত ব্র্যান্ড বৈদ্যুতিক উপাদান ইনস্টল করুন নির্বাচন করুন। সামঞ্জস্যপূর্ণ
সিলিকন-ইস্পাত প্লেট কোর
নতুন ঠান্ডা ঘূর্ণিত সিলি কর ইস্পাত শীট তৈরি লোহার কোর শক্তি সংরক্ষণ করতে পারে, গোলমাল হ্রাস, এসিস্ট জারা এবং effestivelv কোন লোড হ্রাস কমাতে পারে না
প্লেট কপার সারি
ভাল পরিবাহিতা, স্থিতিশীল অপারেশন উন্নত ওভারলোড ক্ষমতা, নিম্ন লাইন ক্ষতি, অক্সিডাইজ সহজ নয়, দীর্ঘায়িত ট্রান্সফরমেন ife
বর্তমান ট্রান্সফরমার
ভাল insulationbolt টর গ্রাউন্ডিং দ্বারা Epoxy রজন কাস্টিং, স্পষ্টতা তুলনায় পরিবর্তন

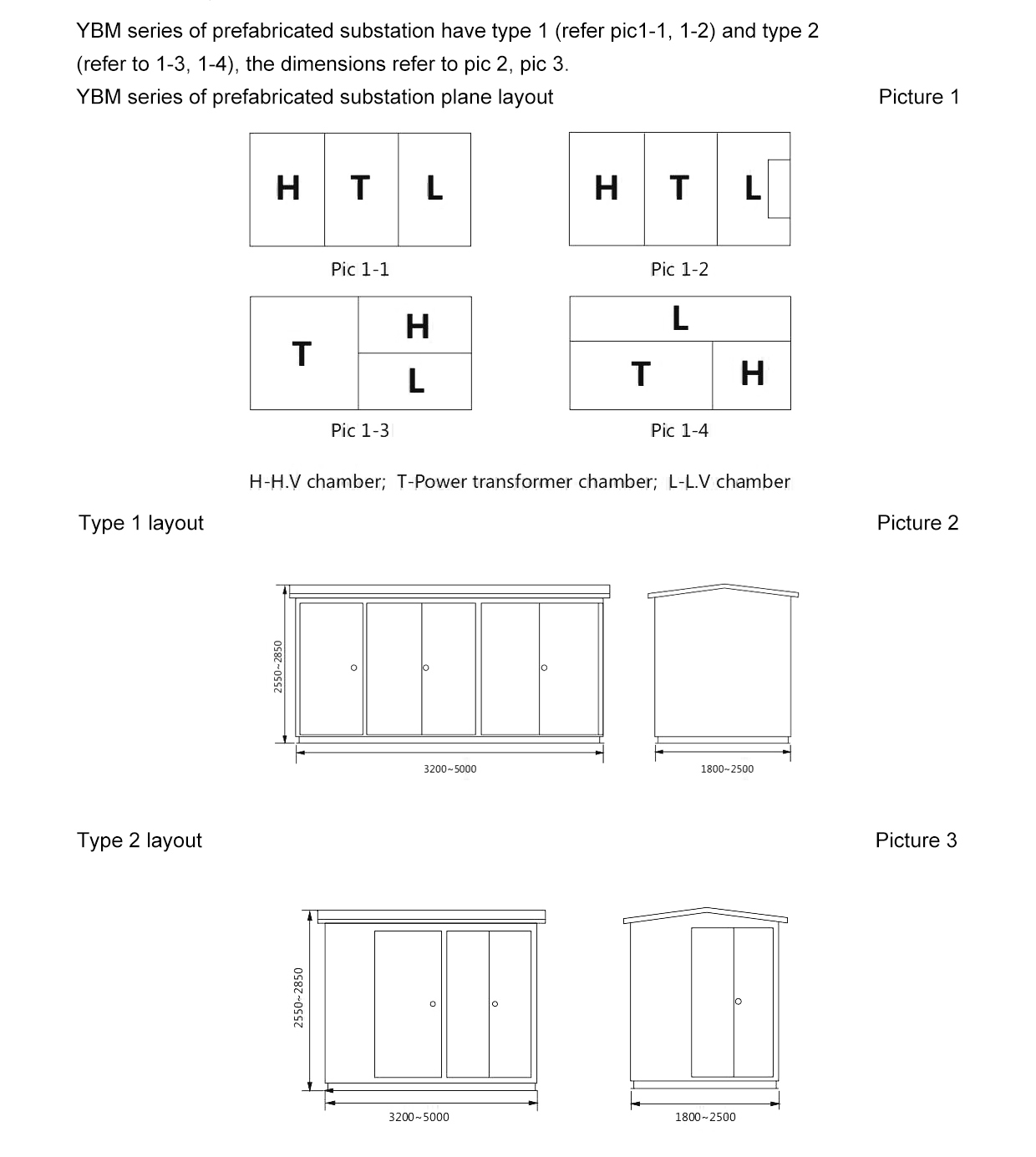

পণ্য আকার descripti
পণ্য আকার descripti
প্রধান প্রযুক্তিগত পরামিতি
আইটেম | ইউনিট | H.V বৈদ্যুতিক সরঞ্জাম | ট্রান্সফরমার | L.V বৈদ্যুতিক সরঞ্জাম | |
রেট ভোল্টেজ | কেভি | 10 | 10 / 0.4. | 0.4 | |
বর্তমান রেট | A | 630 | 100-2500. | ||
রেট ফ্রিকোয়েন্সি | Hz. | 50 | 50 | 50 | |
ক্ষমতার বিপরিতে | KVA. | 100-1250. | |||
রেট তাপীয় স্থায়িত্ব বর্তমান | Ka. | 20 / 4S. | 30 / 1S. | ||
রেট ডাইনামিক স্থিতিশীলতা বর্তমান (শিখর) | Ka. | 50 | 63 | ||
বন্ধ শর্ট সার্কিট রেট বর্তমান (শিখর) | Ka. | 50 | 15-30. | ||
রেট শর্ট সার্কিট বর্তমান বিরতি | Ka. | 31.5 (ফিউজ) | |||
রেট ব্রেকিং লোড বর্তমান | A | 630 | |||
1 মিনিট শক্তি ফ্রিকোয়েন্সি ভোল্টেজ প্রতিরোধ | কেভি | পর্যায়ে, পৃথিবী 42 যাও, খোলা পরিচিতি থেকে 48 | 35/28 (5min) | 20 / 2.5 | |
বিদ্যুত প্রৈতি ভোল্টেজ প্রতিরোধ | কেভি | পর্যায়ক্রমে মধ্যে পৃথিবী থেকে 75, খোলা পরিচিতি থেকে 85 | 75 | ||
শেল সুরক্ষা বর্গ | IP23 | IP23 | IP23 | ||
শব্দ স্তর | ডেসিবেল | 630 | rmer <55 শুকনো ট্রান্সফরমার transfo তেল <65 | ||
Loops নং | 2 | 4 ~ 30 | |||
নিম্ন ভোল্টেজ পার্শ্ব সর্বোচ্চ স্ট্যাটিক Var compe nsator | kvar | 300 |
প্রধান প্রযুক্তিগত পরামিতি
আইটেম | ইউনিট | H.V বৈদ্যুতিক সরঞ্জাম | ট্রান্সফরমার | L.V বৈদ্যুতিক সরঞ্জাম | |
রেট ভোল্টেজ | কেভি | 10 | 10 / 0.4. | 0.4 | |
বর্তমান রেট | A | 630 | 100-2500. | ||
রেট ফ্রিকোয়েন্সি | Hz. | 50 | 50 | 50 | |
ক্ষমতার বিপরিতে | KVA. | 100-1250. | |||
রেট তাপীয় স্থায়িত্ব বর্তমান | Ka. | 20 / 4S. | 30 / 1S. | ||
রেট ডাইনামিক স্থিতিশীলতা বর্তমান (শিখর) | Ka. | 50 | 63 | ||
বন্ধ শর্ট সার্কিট রেট বর্তমান (শিখর) | Ka. | 50 | 15-30. | ||
রেট শর্ট সার্কিট বর্তমান বিরতি | Ka. | 31.5 (ফিউজ) | |||
রেট ব্রেকিং লোড বর্তমান | A | 630 | |||
1 মিনিট শক্তি ফ্রিকোয়েন্সি ভোল্টেজ প্রতিরোধ | কেভি | পর্যায়ে, পৃথিবী 42 যাও, খোলা পরিচিতি থেকে 48 | 35/28 (5min) | 20 / 2.5 | |
বিদ্যুত প্রৈতি ভোল্টেজ প্রতিরোধ | কেভি | পর্যায়ক্রমে মধ্যে পৃথিবী থেকে 75, খোলা পরিচিতি থেকে 85 | 75 | ||
শেল সুরক্ষা বর্গ | IP23 | IP23 | IP23 | ||
শব্দ স্তর | ডেসিবেল | 630 | rmer <55 শুকনো ট্রান্সফরমার transfo তেল <65 | ||
Loops নং | 2 | 4 ~ 30 | |||
নিম্ন ভোল্টেজ পার্শ্ব সর্বোচ্চ স্ট্যাটিক Var compe nsator | kvar | 300 |
