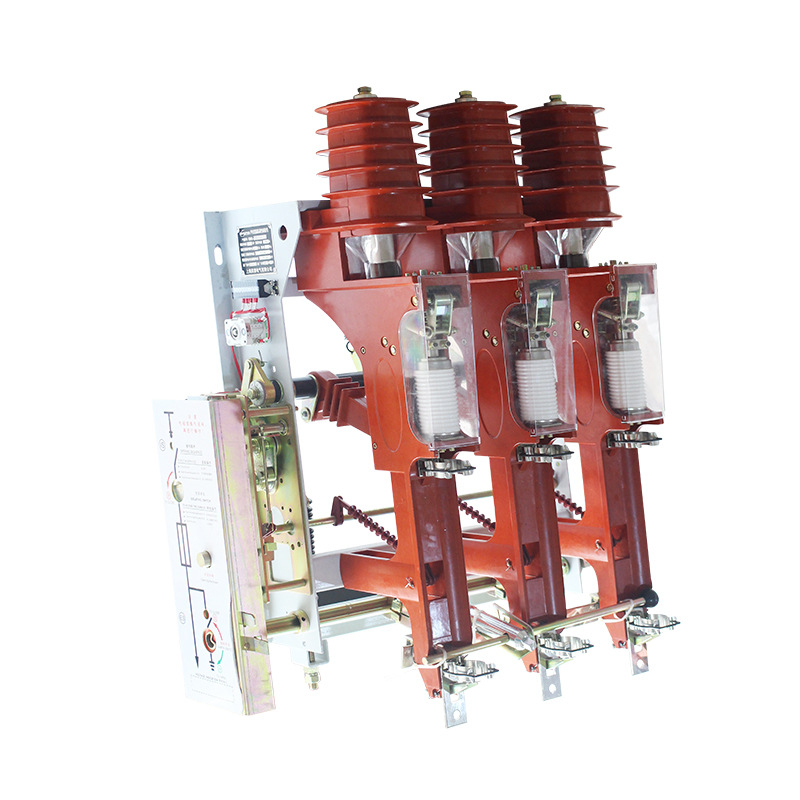

24kV মাইন লোড ব্রেক সুইচের উপর সুরক্ষা

স্থানের নিয়মাবলী: চেচিয়াং, চীন



সার্টিফিকেট: আইএসও সি সি সি আইসি



যান্ত্রিক জীবন: 2000times



নোংরা স্তর: 2

রেট ভোল্টেজ:
বর্তমান রেট:
রেট ফ্রিকোয়েন্সি:
সহজলভ্যতা স্থিতি:
পরিমাণ:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • FZN25.

  • Zhegui Electric

  • 12kv.

  • 50HZ.

  • 1 টুকরা

  • প্রস্তাবিত

  • 630 এ পর্যন্ত

1

সংক্ষিপ্ত বিবরণ

FKN12A-12D / T630-20 ইন্ডোর হাই ভোল্টেজ বায়ুসংক্রান্ত লোড স্যুইচ-ফিউজ সমন্বয় (এখানে FKN12A-12D লোড সুইচ হিসাবে উল্লেখ করা হয়েছে) তিন-ফেজ উচ্চ ভোল্টেজ সুইচজিয়ার 12kv রেটযুক্ত ভোল্টেজ এবং 50HZ এর ফ্রিকোয়েন্সি রেটযুক্ত, যা ব্যবহার করা হয় বিচ্ছেদ এবং লোড বর্তমান, বন্ধ-লুপ বর্তমান, নন লোড ট্রান্সফরমার এবং তারের চার্জিং বর্তমান সমন্বয়। শর্ট সার্কিট বর্তমান বন্ধ করুন। গ্রাউন্ড সুইচ সহ সজ্জিত লোড সুইচ শর্ট সার্কিট বর্তমান প্রতিরোধ করতে পারেন। FKRN12A-12D / T125-31.5 এসি হাই ভোল্টেজ লোড সুইচ-ফিউজ সমন্বয় FN12A-12D লোড সুইচ সুইচ এবং স্পোর্ট LAJ-2 (XRNT-10) উচ্চ ভোল্টেজ বর্তমান-সীমিত ফিউজের সাথে মিলিত। এটি নির্ভরযোগ্যভাবে শর্ট-সার্কিটের বর্তমান পর্যন্ত কোনও বর্তমান চালু করতে পারে, লোড স্যুইচটি কাজের বর্তমানের দিকে ঘুরে বেড়ায়, ফিউজগুলি শর্ট-সার্কিট বর্তমানের দিকে ঘুরছে, এবং ফিউজগুলি কার্যকরী বর্তমান এবং পূর্ণ স্বল্পতার মধ্যে কোনও overcurrent এ পরিণত হয়। সার্কিট বর্তমান। একই সময়ে, ফিউজ লোড সুইচটি তার impinger এর মাধ্যমে সুইচ বন্ধ করে দেয়।

11

কাজ conditons

1. বায়ার তাপমাত্রা: -25ºC ~ + 40ºC;

2.আআআউট: 1000 মিমি বেশি নয়;

3. আর্দ্রতা: দৈনিক গড় 95% এর বেশি নয়, মাসিক গড় 90% এর বেশি নয়।

4. Tthquake তীব্রতা: 8 ম্যাগনিটুডের বেশি নয়;

5. অন্তর্বর্তী স্থান: কোন আগুন, বিস্ফোরণ বিপদ, রাসায়নিক ক্ষয় এবং সহিংস কম্পন জায়গা;

6.FiTH স্তর: 2।

অর্থের ধরন

F K N 12a. - 12
লোড সুইচ এয়ার মাধ্যম গৃহমধ্যস্থ ডিজাইন এ
ক্রমিক নম্বর
রেট ভোল্ট্যাগ (কেভি)


ব্রেকিং লোড বর্তমান এবং বন্ধ শর্ট সার্কিট বর্তমান

এটি লোড বর্তমান, বন্ধ-লুপ বর্তমান, নন লোড ট্রান্সফরমার এবং তারের চার্জিং বর্তমানের জন্য ব্যবহৃত হয়, শর্ট সার্কিট বর্তমান বন্ধ করার জন্য।


1

সংক্ষিপ্ত বর্তনী বর্তমান প্রতিরোধ করতে পারেন

গ্রাউন্ডিং সুইচ লোড সুইচ দিয়ে সজ্জিত স্বল্প বর্তনী বর্তমান প্রতিরোধ করতে পারেন।


2

আর্ক Extinguishing ডিভাইস

খোলার সময়, প্রধান শাটারটি পিস্টনকে বায়ু সংকুচিত করার জন্য পিস্টন চালায়, যা উচ্চ গতিতে অগ্রভাগ থেকে সংকুচিত হয়ে যায় এবং চাপটি উড়িয়ে দেয়।


3

উচ্চ ব্রেকিং ক্ষমতা ফিউজ

এটি খোলা ফেজ ট্রিপের ফাংশন রয়েছে, যা শর্ট-সার্কিট বর্তমানটি কেটে ফেলতে পারে এবং সুরক্ষা সরঞ্জাম হিসাবে ব্যবহার করা যেতে পারে।


4

পণ্য আকার descripti

1E0965EF0B0B3C7CC54DA791C53A250.

1। মন্ত্রিপরিষদ বন্ধনী 2। সংযোগকারী 3। ফিউজ 4। নিরোধক টান pole5। উপরের বন্ধনী 6। ভ্যাকাম interrupter 7। স্ট্যাটিক যোগাযোগ 8। Insulator9। গ্রাউন্ডিং ছুরি 10। গ্রাউন্ডিং ছুরি বসন্ত 11।স্প্রিং 1২ খোলা। Tripping ড্রাইভিং ডিভাইস 13। ইনসুলিউটেড টেনশন মেরু 14। প্রধান axle15।Layshaft 16। Yoke 17 সামঞ্জস্য। স্প্রিং অপারেটিং প্রক্রিয়া

প্রযুক্তিগত পরামিতি

নাও।প্রকল্পইউনিটFKN12A-12D.FKRN12A-12D.
1রেট ভোল্টেজকেভি1212
2রেট ফ্রিকোয়েন্সিHz.5050
3বর্তমান রেটA630125
4রেটিং ইনুলেশন স্তর1min পাওয়ার ফ্রিকোয়েন্সিস্থল বিরুদ্ধে, ফেজকেভি4242
ভোল্টেজ প্রতিরোধফাটল বিচ্ছিন্নতাকেভি4848
বিদ্যুৎকেন্দ্র প্রতিরোধস্থল বিরুদ্ধে, ফেজকেভি7575
ভোল্টেজ (শীর্ষ)ফাটল বিচ্ছিন্নতাকেভি8585
5লোড সুইচKa.20-
গ্রাউন্ডিং সুইচKa.2020
6লোড সুইচS4-
গ্রাউন্ডিং সুইচS22
7শর্ট সার্কিট বন্ধ করুন বর্তমান (শীর্ষ)Ka.50-
8রেট ব্রেকিং বর্তমানসক্রিয় লোড ব্রেকিং বর্তমানA630-
বন্ধ-লুপ বিরতি বর্তমানA630-
5% সক্রিয় লোড ব্রেকিং বর্তমানA31.5-
তারের চার্জিং বর্তমানA10-
কোন লোড ট্রান্সফরমার ক্ষমতা বন্ধ করুনKVA.12501250
9শর্ট সার্কিট ব্রেকিং বর্তমান (বর্তমান সীমিত ফিউজ)Ka.-31.5
10রেট স্থানান্তর বর্তমানA-1200
11যান্ত্রিক জীবনপরবর্তী20002000
12প্রভাবক শক্তি আউটপুটJ-1 + 0.5.
