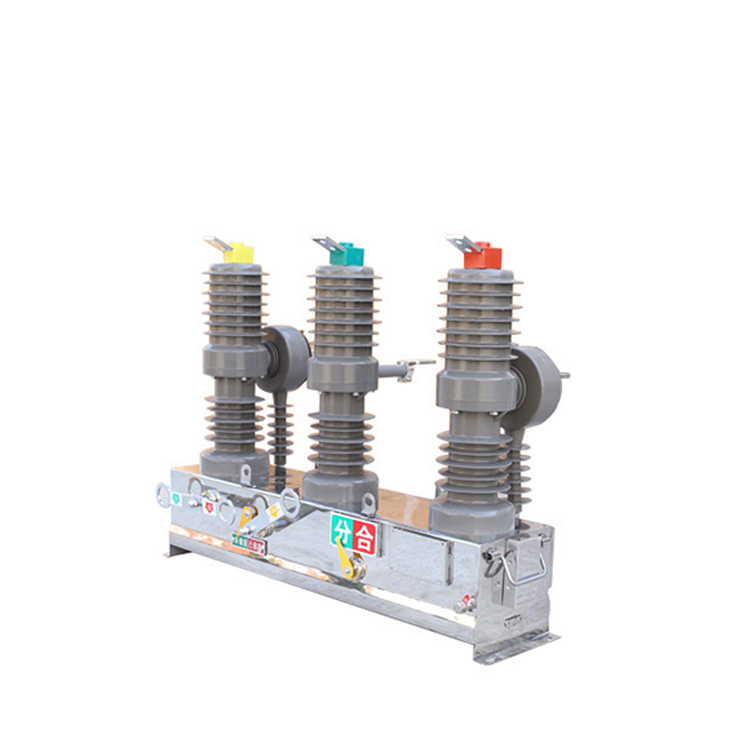

বুদ্ধিমান জলরোধী 33kV টেলিগ্রাফ পোল ভ্যাকুয়াম সার্কিট ব্রেকার

উৎপত্তি স্থান: ঝেজিয়াং,
ব্র্যান্ড নাম: ঝেগুই ইলেকট্রিক
মডেল নম্বর: ZW32
প্রকার: ভ্যাকুয়াম
ব্রেকিং কারেন্ট: 20kA
যান্ত্রিক জীবন: 10000 বার
শংসাপত্র: আইএসও সিসিসি আইইসি
রেট ভোল্টেজ:
বর্তমান রেট:
রেট ফ্রিকোয়েন্সি:
সহজলভ্যতা স্থিতি:
পরিমাণ:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • ZW32

  • Giantele

  • 12/24/33/40.5kV

  • 630A/1250A/1600A/2000A/2500A

  • 50/60HZ

  • 1 টুকরা

1

ওভারভিউ

      ZW32-12 আউটডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার (এরপরে সার্কিট ব্রেকার হিসাবে উল্লেখ করা হয়েছে) হল আউটডোর ডিস্ট্রিবিউশন ইকুইপমেন্ট যার রেটিং 12kV এবং 50Hz এর থ্রি-ফেজ এসি। এটি প্রধানত পাওয়ার সিস্টেমে লোড কারেন্ট, ওভারলোড কারেন্ট এবং শর্ট সার্কিট কারেন্ট খুলতে এবং বন্ধ করতে ব্যবহৃত হয়। এটি সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের বিদ্যুৎ বিতরণ ব্যবস্থার সুরক্ষা এবং নিয়ন্ত্রণের জন্য উপযুক্ত, সেইসাথে গ্রামীণ পাওয়ার গ্রিডগুলি প্রায়শই পরিচালিত হয়। সার্কিট ব্রেকারের ছোট আয়তনের বৈশিষ্ট্য রয়েছে,   লাইটওয়েট, বিরোধী ঘনীভবন, বিনামূল্যে রক্ষণাবেক্ষণ এবং তাই। এটি কঠোর আবহাওয়া এবং একটি নোংরা পরিবেশের সাথে খাপ খাইয়ে নিতে পারে।কেন আমাদের চয়ন করুন

O1CN01i2IluX2LTu8G5JZsK_!!3269959694-0-cib (1)

কাজের শর্তাবলী

1. পরিবেশের তাপমাত্রা: উপরের সীমা +40C। নিম্ন লিনিট-30℃

2. উচ্চতা s 2000 মিটার

3. বাতাসের চাপ: 700Pa এর বেশি নয় (বাতাসের গতি 34m/s এর সাথে সম্পর্কিত)

4. ভূমিকম্পের তীব্রতা: 8 ডিগ্রির বেশি হবে না

5. দূষণ গ্রেড: I শ্রেণী

6. সর্বোচ্চ দৈনিক তাপমাত্রা: কম 25℃.

অর্থের প্রকারভেদ

Z W 32 - 12   (   ) / (   ) - (   )
ভ্যাকুয়াম
সার্কিট
ব্রেকার
শর্তাবলী
ব্যবহারের:
বহিরঙ্গন
ডিজাইন
কোড
রেট
ভোল্টেজ
(kV)
জি ইনস্টলেশন
বাইরের
বিচ্ছিন্ন
সুইচ
রেট
বর্তমান
(ক)
সংক্ষিপ্ত রেট
সার্কিট
ভাঙ্গা
বর্তমান (kA)


ভ্যাকুয়াম Tuoe বিস্তারিত

       ঢেগুই সার্কিট ব্রেকারে ব্যবহৃত বড় ভ্যাকুয়াম টিউবটি সাধারণ ভ্যাকুয়ামটিউবের চেয়ে দ্বিগুণ বড়, বাইরের নিরোধক জারা-প্রতিরোধী এবং পরিধান-প্রতিরোধী এবং রয়েছে  বৃহৎ ব্রেকিং ক্ষমতা, দীর্ঘ যোগাযোগের জীবন এবং অনেক অনুমোদনযোগ্য ব্রেকিং সময়ের বৈশিষ্ট্য

c35aef390415b094a2660692afea12e

পণ্য বিবরণ

a27c595772a01261648e3ebbf49b5f6

       প্রতিটি ভ্যাকুয়াম টিউবের একটি কারখানা নম্বর থাকবে। ভ্যাকুয়াম টিউব উত্পাদিত এবং 8-12 মাসের জন্য সংরক্ষণ করার পরে, এটি বায়ু ফুটো আছে কিনা এবং চাপ প্রতিরোধের বাজার পাস কিনা তা পরীক্ষা করা হবে। বেশিরভাগ নির্মাতারা এখন এটি বিক্রি করে এবং সেকেন্ডারি পরীক্ষা চালাবে না


     ঢেগুই ভ্যাকুয়াম সার্কিট ব্রেকারে ব্যবহৃত ভ্যাকুয়াম টিউবটি দ্বিতীয়বার পরীক্ষা করা হয়েছে, এবং তৃতীয়বার ভ্যাকুয়াম সার্কিট ব্রেকার ইনস্টল করার পরে পরীক্ষা করা হবে, তাই আপনি এটি স্বাচ্ছন্দ্যে কিনতে পারেন

ভ্যাকুয়াম Tuoe বিস্তারিত

       এই পণ্যের সমস্ত ট্রান্সফরমারগুলি খাঁটি লাল তামা দিয়ে তৈরি, যখন সাধারণগুলি তামা-পরিহিত অ্যালুমিনিয়াম দিয়ে তৈরি। তামা-ক্লাডালুমিনিয়ামের সরাসরি ব্যবহার বড় সম্ভাব্য নিরাপত্তা বিপত্তি ঘটাতে সহজ

c682087ae313b95ae3543989fe10861

তামা বিচ্ছিন্ন ছুরি

       ভ্যাকুয়াম সার্কিট ব্রেকারে ব্যবহৃত উপাদানগুলি বাস্তব উপকরণ দিয়ে তৈরি। বিচ্ছিন্নতা ছুরির বেধ 2.8 মিমি পর্যন্ত। সাধারণ বিচ্ছিন্ন ছুরি মাত্র 2.0 মিমি। এমনকি বিভিন্ন অপারেটিং হ্যান্ডেলগুলি উচ্চ-মানের উপকরণ দিয়ে তৈরি

10

কপার ইনলার এবং অনুল টি যোগাযোগ

বাস্তব উপাদান                               পরীক্ষার ভয় নেই

অভ্যন্তরটি সম্পূর্ণ লাল তামার এবং বাইরের স্তরটি টিনযুক্ত

11

সার্কিট ব্রেকার বহির্গামী যোগাযোগ                      সার্কিট ব্রেকারের ইনকামিং কন্টাক্ট

Inerlligent নিয়ন্ত্রণ অপারেশন প্রক্রিয়া

এজেন্সি নেভিগেশন দেখানোর সত্য সাহস কঠোরভাবে নতুন জেনুইন বেছে নিন সংস্কার করতে অস্বীকার

12



পণ্যের আকারের বর্ণনা

4

পণ্যের কাঠামোর বর্ণনা


5

                                                                1. উপরের আউটগোয়িং টার্মিনাল                                         11. অপারেটিং হ্যান্ডেল

                                                                2. সার্কিট ব্রেকার                                                           12. বিচ্ছিন্নতা ফ্রেম

                                                                3. উত্তোলন রিং                                                                   13. অন্তরক

                                                                4. নেমপ্লেট                                                                  14. লোয়ার ইনকামিং টার্মিনাল

                                                                5. খোলা এবং বন্ধ সাইনবোর্ড                              15. আইসোলেশন ব্লেড

                                                                6. শক্তি স্টোরেজ অপারেটিং হ্যান্ডেল                           16. উত্তাপ টান রড

                                                                7. শক্তি সঞ্চয় সাইনবোর্ড                                        17. বর্তমান ট্রান্সফরমার

                                                                8. অপারেটিং হ্যান্ডেল খোলা এবং বন্ধ করা                    18. ভোল্টেজ ট্রান্সফরমার

                                                                9. ইন্টারলকিং খাদ                                                       19. নিয়ন্ত্রক

                                                                10. বাক্স                                                                              20. এভিয়েশন প্লাগ-ইন


















প্রধান প্রযুক্তিগত পরামিতি

আইটেমইউনিটপ্যারামিটার
ভোল্টেজ, বর্তমান পরামিতি

রেটেড ভোল্টেজকেভি12
রেট করা স্বল্প সময়ের পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট)কেভি42
রেটেড বজ্রপাত প্রতিরোধ ভোল্টেজ (শিখর)কেভি75
রেটেড ফ্রিকোয়েন্সিHz50/60
রেট করা বর্তমানA6301250
রেট শর্ট সার্কিট ব্রেকিং কারেন্টkA20
রেট করা স্বল্প-সময় বর্তমান প্রতিরোধ (RMS)kA20
রেটেড পিক বর্তমান সহ্য করেkA50
রেট শর্ট সার্কিট বন্ধ বর্তমানkA50
রেট করা একক/ব্যাক-টু-ব্যাক ক্যাপাসিটর ব্যাঙ্ক ব্রেকিং কারেন্টA630/400
রেট করা শর্ট-সার্কিট বর্তমান সময়কালS4
রেট করা শর্ট-সার্কিট কারেন্ট ব্রেকিং টাইমবার50
প্রধান সার্কিট প্রতিরোধ নীμΩ≤80(140)
রেট অপারেশনাল ভোল্টেজ
≌220
যান্ত্রিক জীবনবার10000
overcurrent নিয়ন্ত্রক  Al~10
দ্রুত বিরতি বর্তমান  A6~20
বিলম্বের সময়  ms40-850
দূরবর্তী নিয়ন্ত্রণ দূরত্ব  m>30
সময় পুনরায় বন্ধ করুন  বার0~3
রেট অপারেটিং সিক্যুনি
O-0.3s-CO-180s-CO
সিটিঅনুপাতA0/5
ক্ষমতাভিএ15
আউটপুট ভোল্টেজAAC220
আউটপুট ক্ষমতাW600
overcurrent নিয়ন্ত্রকAl~10
বিলম্বের সময়ms40-850
রিমোট কন্ট্রোল দূরত্ব  m30
