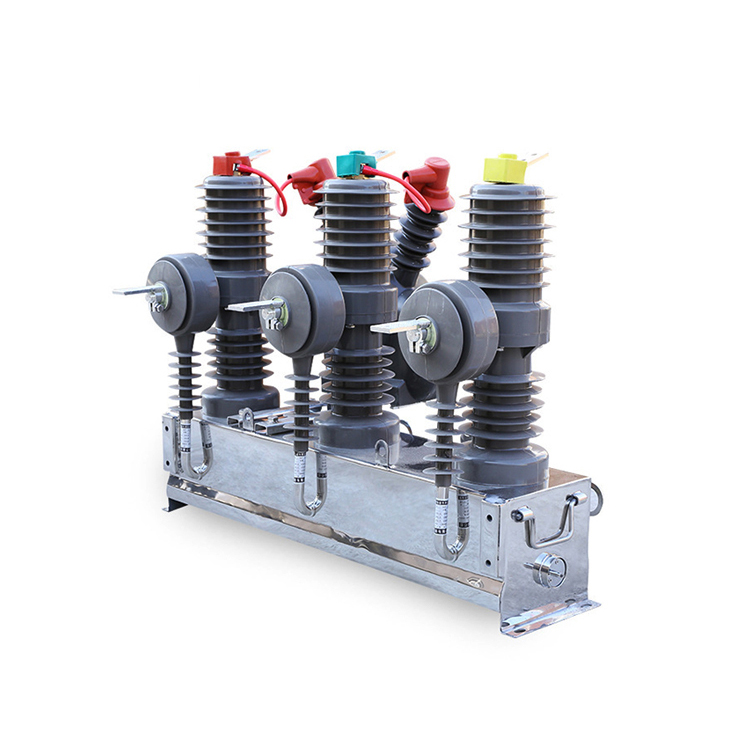

স্বয়ংক্রিয় 12kV আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার নিয়ন্ত্রণ করুন


মূল স্থান: চেচিয়াং,

ব্র্যান্ড নাম: Zhegui বৈদ্যুতিক

মডেল নম্বর: ZW32

প্রকার: ভ্যাকুয়াম

বিরতি বর্তমান: 20ka

যান্ত্রিক জীবন: 10000 বার

সার্টিফিকেট: আইএসও সি সি সি আইইসি

রেট ভোল্টেজ:
বর্তমান রেট:
রেট ফ্রিকোয়েন্সি:
সহজলভ্যতা স্থিতি:
পরিমাণ:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • ZW32.

  • Zhegui Electric

  • 12/24/33 / 40.5kv

  • 50 / 60HZ.

  • 1 টুকরা

  • প্রস্তাবিত

  • 630A / 1250A / 1600A / 2000A / 2500A

1

সংক্ষিপ্ত বিবরণ

ZW32-12 বহিরঙ্গন উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার (সার্কিট ব্রেকার হিসাবে উল্লেখ করা হয়েছে) 12kv এবং 50HZ এর তিন-ফেজ এসি রেটের ভোল্টেজের সাথে বহিরঙ্গন বন্টন সরঞ্জাম। এটি প্রধানত লোড বর্তমান, Overload বর্তমান এবং পাওয়ার সিস্টেমের উপর শর্ট সার্কিট বর্তমান বন্ধ এবং বন্ধ করার জন্য ব্যবহৃত হয়। এটি প্রতিস্থাপন এবং শিল্প ও খনির সংস্থার পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের সুরক্ষা ও নিয়ন্ত্রণের জন্য উপযুক্ত, সেইসাথে গ্রামীণ পাওয়ার গ্রিডটি প্রায়শই পরিচালিত হয়। সার্কিট ব্রেকারটির ছোট ভলিউম, লাইটওয়েট, বিরোধী-ঘনীভবন, মুক্ত রক্ষণাবেক্ষণ ইত্যাদি বৈশিষ্ট্য রয়েছে। এটি কঠোর আবহাওয়া অবস্থার এবং একটি নোংরা পরিবেশে মানিয়ে নিতে পারে।কেন আমাদের নির্বাচন করেছে

O1CN01I2ILUX2LTU8G5JZSK _ !! 3269959694-0-CIB (1)

কাজ conditons

1. পরিবেশ তাপমাত্রা: উচ্চ সীমা + 40C। নিম্ন linit-30 ℃

2. উচ্চতা 2000 মিটার

3. বায়ু চাপ: 700pa এর বেশি নয় (বায়ু গতি 34 মি / সেকেন্ডের সাথে সংশ্লিষ্ট)

4. ভূমিকম্প তীব্রতা: 8 ডিগ্রী অতিক্রম করবেন না

5. দূষণ গ্রেড: আমি ক্লাস

6. সর্বাধিক দৈনিক তাপমাত্রা: 25 ℃ কম।

অর্থের ধরন

Z W 32 - 12 () / () - ()
শূন্যস্থান
সার্কিট
ব্রেকার
শর্তাবলী
ব্যবহার:
বহিরঙ্গন
ডিজাইন
কোড
রেট
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ
(কেভি)
জি ইনস্টলেশন
বহিরঙ্গন
বিচ্ছিন্ন
স্যুইচ করুন
রেট
বর্তমান
(একটি)
রেট সংক্ষিপ্ত
সার্কিট
ব্রেকিং
বর্তমান (কেএ)


ভ্যাকুয়াম Tuoe বিবরণ

Zhegui সার্কিট ব্রেকারে ব্যবহৃত বড় ভ্যাকুয়াম টিউবটি সাধারণ ভ্যাকুয়ামটিউব হিসাবে বড় হিসাবে দুবার, বাইরের অন্তরণ জারা-প্রতিরোধী এবং প্রতিরোধী, এবং আছেবড় ব্রেকিং ক্ষমতা বৈশিষ্ট্য, লংকন্ট্যাক্ট জীবন এবং অনেক অনুমোদিত ব্রেকিং টাইমস

C35AEF390415B094A2660692AFEA12E

পণ্যের বর্ণনা

A27C595772A01261648E3EBBF49B5F6.

প্রতিটি ভ্যাকুয়াম টিউব একটি কারখানা নম্বর থাকবে। শোভাকুয়াম টিউবটি 8-12 মাসের জন্য উত্পাদিত এবং সংরক্ষণের পরে, এটি এয়ার ফুটো হয় কিনা তা পরীক্ষা করবে এবং থিমচার প্রতিরোধের বাজারটি পাস করে কিনা। অধিকাংশ নির্মাতারা এখন এটি এবং দ্বিতীয় পরীক্ষার বহন করবে না


Zhegui ভ্যাকুয়াম সার্কিট Breakerhas ব্যবহৃত ভ্যাকুয়াম টিউব দ্বিতীয়বার পরীক্ষা করা হয়েছে, এবং তৃতীয়বার ভ্যাকুয়াম সার্কিট ব্রেকার ইনস্টল করার পরে পরীক্ষিত হবে, তাই আপনি এটি সহজে এটি কিনতে

ভ্যাকুয়াম Tuoe বিবরণ

এই পণ্যের সমস্ত ট্রান্সফরমারগুলি বিশুদ্ধ লাল তামার তৈরি করা হয়, যখন সাধারণগুলি তামার-পরিহিত অ্যালুমিনিয়ামের তৈরি হয়। কপার-ক্লাডালুমিনমের সরাসরি ব্যবহারটি দুর্দান্ত সম্ভাব্য নিরাপত্তা বিপদগুলি তৈরি করা সহজ

C682087AE313B95AE3543989FE10861.

কপার Isolating ছুরি

ভ্যাকুয়াম সার্কিট ব্রেকারে ব্যবহৃত উপাদানগুলি বাস্তব উপকরণ তৈরি করা হয়। বিচ্ছিন্নতা ছুরি এর বেধ 2.8 মিমি হিসাবে উচ্চ হিসাবে। সাধারণ বিচ্ছিন্নতা ছুরি শুধুমাত্র 2.0 মিমি। এমনকি বিভিন্ন অপারেটিং হ্যান্ডলগুলি উচ্চ মানের উপকরণ তৈরি করা হয়

10

তামা অনলার এবং Onule TContacts

বাস্তব উপাদান পরীক্ষা ভয় না

অভ্যন্তর পূর্ণ লাল তামার এবং বাইরের স্তর tinned হয়

11

সার্কিট ব্রেকারের সার্কিট ব্রেকার ইনকামিং যোগাযোগের বহির্গামী যোগাযোগ

Interligent নিয়ন্ত্রণ অপারেশন প্রক্রিয়া

এজেন্সি নেভিগেশনের প্রদর্শনী সত্য সাহস কঠোরভাবে নতুন জেনুইন পুনর্নবীকরণ করতে অস্বীকার করে

12



পণ্য আকার বর্ণনা

4

পণ্য গঠন বর্ণনা


5

1. উচ্চ বহির্গামী টার্মিনাল 11. অপারেটিং হ্যান্ডেল

2. সার্কিট ব্রেকার 12. বিচ্ছিন্নকরণ ফ্রেম

3. রিং উদ্ধরণ 13. অন্তরক

4. নামপ্লেট 14. নিম্ন ইনকামিং টার্মিনাল

5. খোলার এবং বন্ধ সাইনবোর্ড 15. বিচ্ছিন্নতা ফলক

6. শক্তি স্টোরেজ অপারেটিং হ্যান্ডেল 16. ইনসুলেশন পুল রড

7. শক্তি স্টোরেজ সাইনবোর্ড 17. বর্তমান ট্রান্সফরমার

8. খোলা এবং অপারেটিং হ্যান্ডল বন্ধ 18. ভোল্টেজ ট্রান্সফরমার

9. Interlocking Shaft 19. কন্ট্রোলার

10. বক্স 20. বিমান প্লাগ ইন













প্রধান প্রযুক্তিগত পরামিতি

আইটেমইউনিটপরামিতি
ভোল্টেজ, বর্তমান পরামিতি

রেট ভোল্টেজকেভি12
শর্ট টাইম পাওয়ার ফ্রিকোয়েন্সি রেট ভোল্টেজ (1MIN)কেভি42
ভোল্টেজ (শীর্ষ) সঙ্গে লাইটনিং impulse রেটযুক্তকেভি75
রেট ফ্রিকোয়েন্সিHz.50/60.
বর্তমান রেটA6301250
শর্ট সার্কিট রেট বর্তমান ব্রেকিংKa.20
বর্তমান (আরএমএস) সহ স্বল্প সময়ের রেটিংKa.20
বর্তমান সামঞ্জস্যপূর্ণ শীর্ষ রেটKa.50
রেট শর্ট সার্কিট বন্ধ করুন বর্তমানKa.50
রেট একক / ব্যাক টু ব্যাক ক্যাপাসিটর ব্যাংক ব্রেকিং বর্তমানA630/400.
রেট শর্ট সার্কিট বর্তমান সময়কালS4
শর্ট সার্কিট বর্তমান ব্রেকিং টাইমস রেটটাইমস50
প্রধান সার্কিট রেসিট Neeμω.≤80 (140)
রেট অপারেশন ভোল্টেজ
≌220.
যান্ত্রিক জীবনটাইমস10000
Overcurrent reculating.Aএল ~ 10.
দ্রুত-বিরতি বর্তমানA6 ~ 20.
বিলম্ব সময়মাইক্রোসফট40-850.
দূরবর্তী নিয়ন্ত্রণ distanee.m> 30.
সময় recloseটাইমস0 ~ 3.
অপারেটিং অপারেটিং Sequenee.
O-0.3S-CO-180S-CO
সিটিঅনুপাতA0/5.
ক্ষমতাV.15
আউটপুট ভোল্টেজAAC220.
আউটপুট ক্যাপাসিটিW600
Overcurrent reculating.Aএল ~ 10.
বিলম্ব সময়মাইক্রোসফট40-850.
দূরবর্তী নিয়ন্ত্রণ দূরত্বm30
