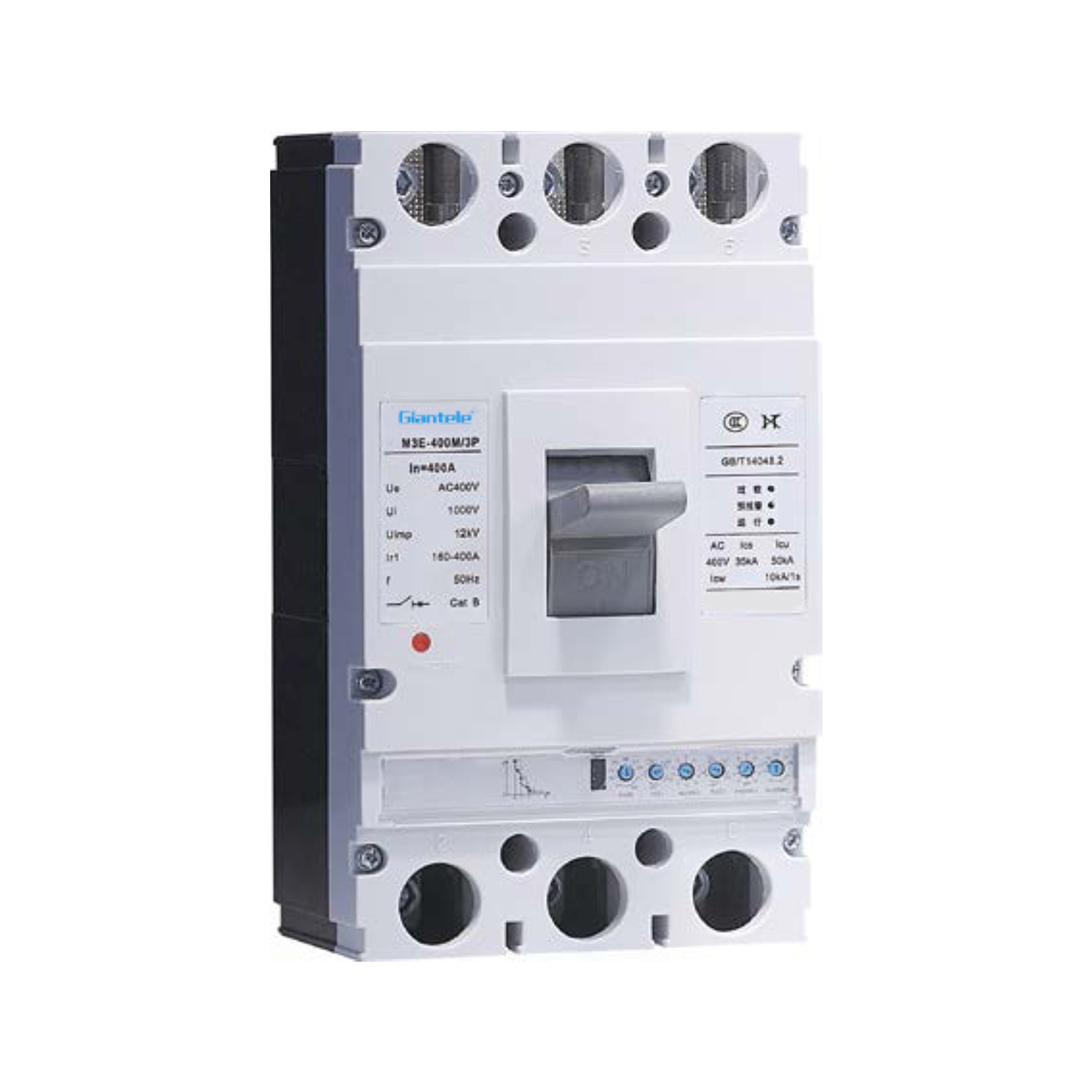

জিটিএম 3 ই
Giantele
380V, 400V, 440V
16-800a
1 পিসি
3/4
ওভারভিউ
Ed এর প্রধান কাজটি হ'ল কর্মীদের মারাত্মক বৈদ্যুতিক শকের বিরুদ্ধে অপ্রত্যক্ষ যোগাযোগ সুরক্ষা সরবরাহ করা। অন্যান্য প্রতিরক্ষামূলক ব্যবস্থা ব্যর্থ হলে রেটেড অবশিষ্টাংশ অপারেটিং কারেন্টের সাথে অবশিষ্টাংশের অপারেটিং সার্কিট ব্রেকারগুলি সরাসরি যোগাযোগের জন্য পরিপূরক সুরক্ষা হিসাবেও কাজ করতে পারে, তবে একমাত্র সরাসরি যোগাযোগ সুরক্ষা হিসাবে ব্যবহার করা যায় না। এদিকে, এটি যোগাযোগের ত্রুটিযুক্ত স্রোতের কারণে বৈদ্যুতিক আগুন রোধ করতেও ব্যবহার করা যেতে পারে। এটি ওভারলোড এবং শর্ট সার্কিট থেকে সার্কিটগুলি রক্ষা করতে এবং সার্কিটগুলির বিরল স্যুইচিং হিসাবেও ব্যবহার করা যেতে পারে।
পণ্য বৈশিষ্ট্য
তিন-পর্যায়ের সুরক্ষা (এলএসআই) এর সাথে সামঞ্জস্যযোগ্য অ্যাকুয়েশন কারেন্ট এবং সময় বৈশিষ্ট্যযুক্ত, স্ব-চালিত অপারেশন: সামঞ্জস্যযোগ্য দীর্ঘকালীন (এল), স্বল্প-সময় (গুলি), এবং তাত্ক্ষণিক (i) কনফিগারযোগ্য অ্যাক্টুয়েশন কারেন্ট এবং সময় সেটিংস সহ সুরক্ষা সরবরাহ করে, তার নিজস্ব উত্স দ্বারা চালিত।
ব্যবহারকারীরা লোড অনুসারে ট্রিপ ইউনিট সেট এবং সামঞ্জস্য করতে পারেন : ব্যবহারকারীদের নির্দিষ্ট লোড বর্তমান প্রয়োজনীয়তা বর্তমান চাহিদার ভিত্তিতে ট্রিপ ইউনিট সেটিংস কনফিগার করতে দেয় ।
প্রাক-অ্যালার্ম ইঙ্গিত এবং ওভারলোডের ইঙ্গিত সহ: একটি প্রাক-অ্যালার্ম সতর্কতা ফাংশন এবং একটি পরিষ্কার ওভারলোড ইঙ্গিত দিয়ে সজ্জিত ।
ফায়ার প্রোটেকশন মোড বৈশিষ্ট্যযুক্ত যেখানে ওভারলোড কেবল ট্রিপিং ছাড়াই অ্যালার্ম ট্রিগার করে: ফায়ার সার্ভিস অ্যাপ্লিকেশনগুলির জন্য একটি উত্সর্গীকৃত ফাংশন অন্তর্ভুক্ত করে যেখানে ওভারলোডের শর্তগুলি কেবল ব্রেকারকে ট্রিপের কারণ না করেই একটি অ্যালার্মকে সক্রিয় করে।
সার্কিট ব্রেকার প্যারামিটারগুলি সনাক্ত করতে ব্যবহারকারীর সুবিধার জন্য একটি হ্যান্ডহেল্ড ডেডিকেটেড পরীক্ষক সরবরাহ করা হয় : ব্যবহারকারীদের জন্য সার্কিট ব্রেকার প্যারামিটারগুলির সহজ চেকিং এবং যাচাইয়ের সুবিধার্থে একটি বহনযোগ্য, বিশেষ পরীক্ষক নিয়ে আসে।
প্রযোজ্য কাজের পরিবেশ এবং ইনস্টলেশন শর্তাদি:
ইনস্টলেশন সাইটের উচ্চতা 2,000 মিটারের বেশি হবে না।
পরিবেষ্টিত বায়ু তাপমাত্রা +40 ডিগ্রি সেন্টিগ্রেডের বেশি হবে না এবং 24 ঘন্টা গড় মান 35 ডিগ্রি সেন্টিগ্রেডের বেশি নয় (অন্যথায় বিশেষ আদেশে নির্দিষ্ট না করা) সহ -5 ডিগ্রি সেন্টিগ্রেডের চেয়ে কম হবে না।
ইনস্টলেশন সাইটে আপেক্ষিক বায়ু আর্দ্রতা +40 ডিগ্রি সেন্টিগ্রেডের সর্বোচ্চ তাপমাত্রায় 50% এর বেশি হবে না। নিম্ন তাপমাত্রায়, উচ্চতর আপেক্ষিক আর্দ্রতা অনুমোদিত, যেমন, 20 ডিগ্রি সেন্টিগ্রেডে 90% পর্যন্ত। তাপমাত্রার বিশেষ ব্যবস্থা নেওয়া হবে। পরিবর্তনের কারণে মাঝে মাঝে ঘনত্বের বিরুদ্ধে
গ্রীষ্মমন্ডলীয় সার্কিট ব্রেকারগুলির জন্য, আপেক্ষিক বায়ু আর্দ্রতা 95% ± 25 ডিগ্রি সেন্টিগ্রেডে ছাড়বে না।
দূষণ ডিগ্রি: স্তর 3।
সার্কিট ব্রেকারের মূল সার্কিটের ইনস্টলেশন বিভাগটি তৃতীয় বিভাগ, অন্যদিকে মূল সার্কিটের সাথে সংযুক্ত না থাকাকালীন সহায়ক এবং নিয়ন্ত্রণ সার্কিটগুলি দ্বিতীয় বিভাগ।
গ্রীষ্মমন্ডলীয় সার্কিট ব্রেকাররা প্রভাবগুলি সহ্য করবে । আর্দ্রতা, লবণের কুয়াশা এবং ছাঁচের
সার্কিট ব্রেকার থেকে মুক্ত অবস্থানগুলিতে ইনস্টল করা হবে যা ধাতুগুলি ক্ষয় করতে পারে বিস্ফোরণ ঝুঁকি, পরিবাহী ধূলিকণা এবং এমন শর্তগুলি বা নিরোধক ক্ষতির কারণ হতে পারে।
এটি বৃষ্টি বা সংস্পর্শে ছাড়াই জায়গাগুলিতে ইনস্টল করা হবে । তুষারের
সার্কিট ব্রেকারটি অনুসারে ইনস্টল করা হবে । পণ্যের নির্দেশিকা ম্যানুয়াল
ওভারভিউ
Ed এর প্রধান কাজটি হ'ল কর্মীদের মারাত্মক বৈদ্যুতিক শকের বিরুদ্ধে অপ্রত্যক্ষ যোগাযোগ সুরক্ষা সরবরাহ করা। অন্যান্য প্রতিরক্ষামূলক ব্যবস্থা ব্যর্থ হলে রেটেড অবশিষ্টাংশ অপারেটিং কারেন্টের সাথে অবশিষ্টাংশের অপারেটিং সার্কিট ব্রেকারগুলি সরাসরি যোগাযোগের জন্য পরিপূরক সুরক্ষা হিসাবেও কাজ করতে পারে, তবে একমাত্র সরাসরি যোগাযোগ সুরক্ষা হিসাবে ব্যবহার করা যায় না। এদিকে, এটি যোগাযোগের ত্রুটিযুক্ত স্রোতের কারণে বৈদ্যুতিক আগুন রোধ করতেও ব্যবহার করা যেতে পারে। এটি ওভারলোড এবং শর্ট সার্কিট থেকে সার্কিটগুলি রক্ষা করতে এবং সার্কিটগুলির বিরল স্যুইচিং হিসাবেও ব্যবহার করা যেতে পারে।
পণ্য বৈশিষ্ট্য
তিন-পর্যায়ের সুরক্ষা (এলএসআই) এর সাথে সামঞ্জস্যযোগ্য অ্যাকুয়েশন কারেন্ট এবং সময় বৈশিষ্ট্যযুক্ত, স্ব-চালিত অপারেশন: সামঞ্জস্যযোগ্য দীর্ঘকালীন (এল), স্বল্প-সময় (গুলি), এবং তাত্ক্ষণিক (i) কনফিগারযোগ্য অ্যাক্টুয়েশন কারেন্ট এবং সময় সেটিংস সহ সুরক্ষা সরবরাহ করে, তার নিজস্ব উত্স দ্বারা চালিত।
ব্যবহারকারীরা লোড অনুসারে ট্রিপ ইউনিট সেট এবং সামঞ্জস্য করতে পারেন : ব্যবহারকারীদের নির্দিষ্ট লোড বর্তমান প্রয়োজনীয়তা বর্তমান চাহিদার ভিত্তিতে ট্রিপ ইউনিট সেটিংস কনফিগার করতে দেয় ।
প্রাক-অ্যালার্ম ইঙ্গিত এবং ওভারলোডের ইঙ্গিত সহ: একটি প্রাক-অ্যালার্ম সতর্কতা ফাংশন এবং একটি পরিষ্কার ওভারলোড ইঙ্গিত দিয়ে সজ্জিত ।
ফায়ার প্রোটেকশন মোড বৈশিষ্ট্যযুক্ত যেখানে ওভারলোড কেবল ট্রিপিং ছাড়াই অ্যালার্ম ট্রিগার করে: ফায়ার সার্ভিস অ্যাপ্লিকেশনগুলির জন্য একটি উত্সর্গীকৃত ফাংশন অন্তর্ভুক্ত করে যেখানে ওভারলোডের শর্তগুলি কেবল ব্রেকারকে ট্রিপের কারণ না করেই একটি অ্যালার্মকে সক্রিয় করে।
সার্কিট ব্রেকার প্যারামিটারগুলি সনাক্ত করতে ব্যবহারকারীর সুবিধার জন্য একটি হ্যান্ডহেল্ড ডেডিকেটেড পরীক্ষক সরবরাহ করা হয় : ব্যবহারকারীদের জন্য সার্কিট ব্রেকার প্যারামিটারগুলির সহজ চেকিং এবং যাচাইয়ের সুবিধার্থে একটি বহনযোগ্য, বিশেষ পরীক্ষক নিয়ে আসে।
প্রযোজ্য কাজের পরিবেশ এবং ইনস্টলেশন শর্তাদি:
ইনস্টলেশন সাইটের উচ্চতা 2,000 মিটারের বেশি হবে না।
পরিবেষ্টিত বায়ু তাপমাত্রা +40 ডিগ্রি সেন্টিগ্রেডের বেশি হবে না এবং 24 ঘন্টা গড় মান 35 ডিগ্রি সেন্টিগ্রেডের বেশি নয় (অন্যথায় বিশেষ আদেশে নির্দিষ্ট না করা) সহ -5 ডিগ্রি সেন্টিগ্রেডের চেয়ে কম হবে না।
ইনস্টলেশন সাইটে আপেক্ষিক বায়ু আর্দ্রতা +40 ডিগ্রি সেন্টিগ্রেডের সর্বোচ্চ তাপমাত্রায় 50% এর বেশি হবে না। নিম্ন তাপমাত্রায়, উচ্চতর আপেক্ষিক আর্দ্রতা অনুমোদিত, যেমন, 20 ডিগ্রি সেন্টিগ্রেডে 90% পর্যন্ত। তাপমাত্রার বিশেষ ব্যবস্থা নেওয়া হবে। পরিবর্তনের কারণে মাঝে মাঝে ঘনত্বের বিরুদ্ধে
গ্রীষ্মমন্ডলীয় সার্কিট ব্রেকারগুলির জন্য, আপেক্ষিক বায়ু আর্দ্রতা 95% ± 25 ডিগ্রি সেন্টিগ্রেডে ছাড়বে না।
দূষণ ডিগ্রি: স্তর 3।
সার্কিট ব্রেকারের মূল সার্কিটের ইনস্টলেশন বিভাগটি তৃতীয় বিভাগ, অন্যদিকে মূল সার্কিটের সাথে সংযুক্ত না থাকাকালীন সহায়ক এবং নিয়ন্ত্রণ সার্কিটগুলি দ্বিতীয় বিভাগ।
গ্রীষ্মমন্ডলীয় সার্কিট ব্রেকাররা প্রভাবগুলি সহ্য করবে । আর্দ্রতা, লবণের কুয়াশা এবং ছাঁচের
সার্কিট ব্রেকার থেকে মুক্ত অবস্থানগুলিতে ইনস্টল করা হবে যা ধাতুগুলি ক্ষয় করতে পারে বিস্ফোরণ ঝুঁকি, পরিবাহী ধূলিকণা এবং এমন শর্তগুলি বা নিরোধক ক্ষতির কারণ হতে পারে।
এটি বৃষ্টি বা সংস্পর্শে ছাড়াই জায়গাগুলিতে ইনস্টল করা হবে । তুষারের
সার্কিট ব্রেকারটি অনুসারে ইনস্টল করা হবে । পণ্যের নির্দেশিকা ম্যানুয়াল
