I. সংজ্ঞা: প্রতিক্রিয়াশীল শক্তি সমাধান
একটি ক্যাপাসিটার ব্যাংক (প্রায়শই একটি এসভিজি অ্যাক্টিভ স্ট্যাটিক ভের জেনারেটর বলা হয় ) পাওয়ার সরবরাহ এবং সামগ্রিক বৈদ্যুতিক সিস্টেমের দক্ষতা অনুকূলকরণের জন্য একটি গুরুত্বপূর্ণ ডিভাইস। কঠোর আন্তর্জাতিক বৈদ্যুতিন প্রযুক্তিগত কমিশন স্ট্যান্ডার্ড আইইসি 62271 এ উত্পাদিত, এটি একাধিক ক্যাপাসিটার ইউনিট চুল্লি , , নিয়ন্ত্রণকারী এবং প্রতিরক্ষামূলক ডিভাইস (ফিউজ, সার্কিট ব্রেকার) নিয়ে গঠিত ।
এর প্রাথমিক কাজ? প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ। ক্যাপাসিটার ব্যাংকগুলি বৈদ্যুতিন শক্তিগুলিকে একটি বৈদ্যুতিন ক্ষেত্রের মধ্যে সঞ্চয় করে এবং এটি প্রয়োজন অনুসারে বৈদ্যুতিক ব্যবস্থায় ফিরিয়ে দেয়। বৈদ্যুতিক সরবরাহের সাথে সমান্তরালে এই ইউনিটগুলিকে সংযুক্ত করে, ব্যাংকটি 'শীর্ষস্থানীয় ' প্রতিক্রিয়াশীল শক্তি (কেভিএআর) ইনজেক্ট করে। এটি সরাসরি ইন্ডাকটিভ লোড (মোটর এবং দ্বারা আঁকা 'পিছিয়ে যাওয়া ' প্রতিক্রিয়াশীল শক্তিটিকে সরাসরি প্রতিরোধ করে : এর মাধ্যমে: ট্রান্সফর্মারগুলির মতো )
লো পাওয়ার ফ্যাক্টরের উল্লেখযোগ্য ক্ষতিকারক প্রভাব রয়েছে। বাস্তব শক্তি (পি) এবং প্রতিক্রিয়াশীল শক্তি (কিউ) এর মধ্যে পার্থক্য বোঝা গুরুত্বপূর্ণ।
রিয়েল পাওয়ার হ'ল দরকারী শক্তি যা সরঞ্জাম ব্যবহার করে। প্রতিক্রিয়াশীল শক্তি হ'ল চৌম্বকীয় ক্ষেত্রগুলি তৈরি করার জন্য প্রয়োজনীয় শক্তি। তবে প্রতিক্রিয়াশীল শক্তি সরাসরি কাজের জন্য ব্যবহৃত হয় না। ক্যাপাসিটার ব্যাংকগুলি যথেষ্ট সুবিধাগুলি সরবরাহ করে এই ভারসাম্যহীনতা সংশোধন করে:
প্রয়োজনীয় বৈদ্যুতিক সরবরাহ ক্ষমতা এবং ব্যয় হ্রাস করে:
(যেমন) 0.8 থেকে 0.95 থেকে সিওএস φ উন্নত করে, ব্যয়বহুল প্রজন্মের প্রয়োজনীয়তা, সংক্রমণ লাইন এবং সাবস্টেশন সরঞ্জামের ক্ষমতা হ্রাস করা হয়। ক্যাপাসিটারগুলি ইনস্টল করা বিদ্যমান ক্ষমতা বাড়ায়।
বিদ্যুৎ বিল এবং শক্তি ক্ষতি হ্রাস:
উচ্চতর পাওয়ার ফ্যাক্টর হ্রাসযুক্ত বৈদ্যুতিক শক্তি এবং নিম্ন ইউটিলিটি ব্যয়কে সরাসরি অনুবাদ করে। বৈদ্যুতিক সিস্টেম জুড়ে তাপ হিসাবে কম শক্তি হারিয়ে যায়।
বিদ্যমান বিদ্যুৎ সরবরাহের ক্ষমতা সর্বাধিক করে তোলে:
সংশোধন পাওয়ার ফ্যাক্টরটি আপনার বর্তমান বৈদ্যুতিক সরবরাহের অবকাঠামোকে ট্রান্সমিশন লাইন বা ট্রান্সফর্মারগুলিতে তাত্ক্ষণিক আপগ্রেডের প্রয়োজন ছাড়াই আরও ব্যবহারযোগ্য রিয়েল পাওয়ার (কেডব্লু) সরবরাহ করতে দেয়।
ভোল্টেজের স্থিতিশীলতা উন্নত করে এবং সরঞ্জামের জীবনকে প্রসারিত করে:
স্থিতিশীল ভোল্টেজ স্তরগুলি আপনার বিদ্যুত সরবরাহের সাথে সংযুক্ত সংবেদনশীল সরঞ্জামগুলির উপর চাপ হ্রাস করে।
ইউটিলিটি জরিমানা এড়ানো:
অনেক ইউটিলিটিগুলি দীর্ঘস্থায়ীভাবে কম পাওয়ার ফ্যাক্টর সহ পরিচালিত সুবিধাগুলির জন্য ফি চার্জ করে। ক্যাপাসিটার ব্যাংকগুলি এই ব্যয়বহুল জরিমানা প্রতিরোধ করে।
হারমোনিক্স প্রশমিত করে:
যখন ডিটুনিং রিঅ্যাক্টরগুলির সাথে একত্রিত করা হয়, ক্যাপাসিটার ব্যাংকগুলি ক্ষতিকারক সুরেলা বিকৃতির বিরুদ্ধে প্রয়োজনীয় সুরক্ষা, বিশেষত বৈদ্যুতিক সিস্টেমে যেমন অ-লিনিয়ার লোড সহ গুরুত্বপূর্ণ:
ভিএফডি, পাম্প, বড় মোটর
শিল্প যন্ত্রপাতি (ওয়েল্ডিং, রোলিং মিলস)
এইচভিএসি সিস্টেম
ডেটা সেন্টার (ইউপিএস, এসএমপি)
পুনর্নবীকরণযোগ্য শক্তি বৈদ্যুতিন সংকেত (সৌর পিভি, বায়ু)
ইভি চার্জিং স্টেশন
এবং ইত্যাদি

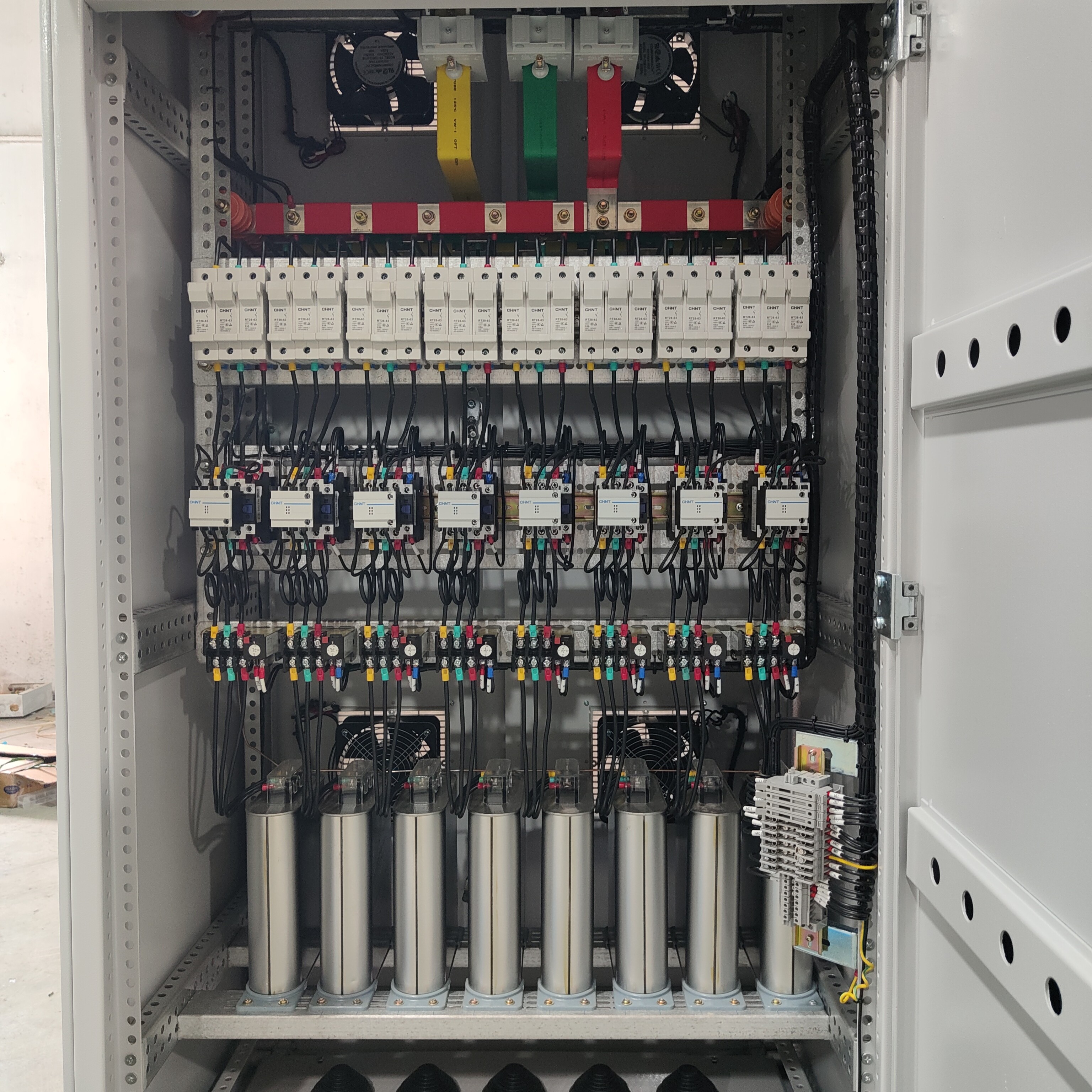

ভিতরে ক্যাপাসিটার ব্যাংক

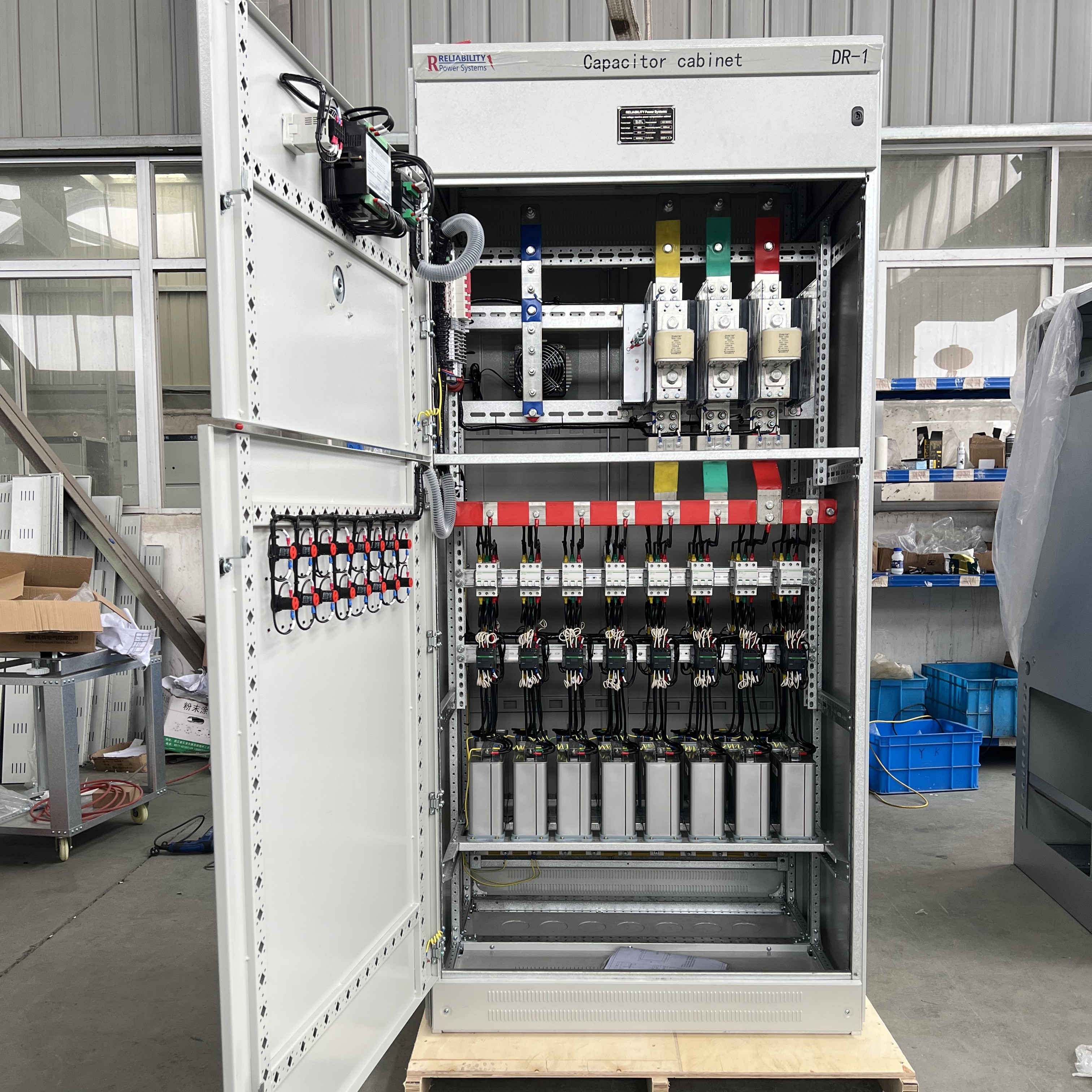

ক্যাপাসিটার ব্যাংকের উপাদান

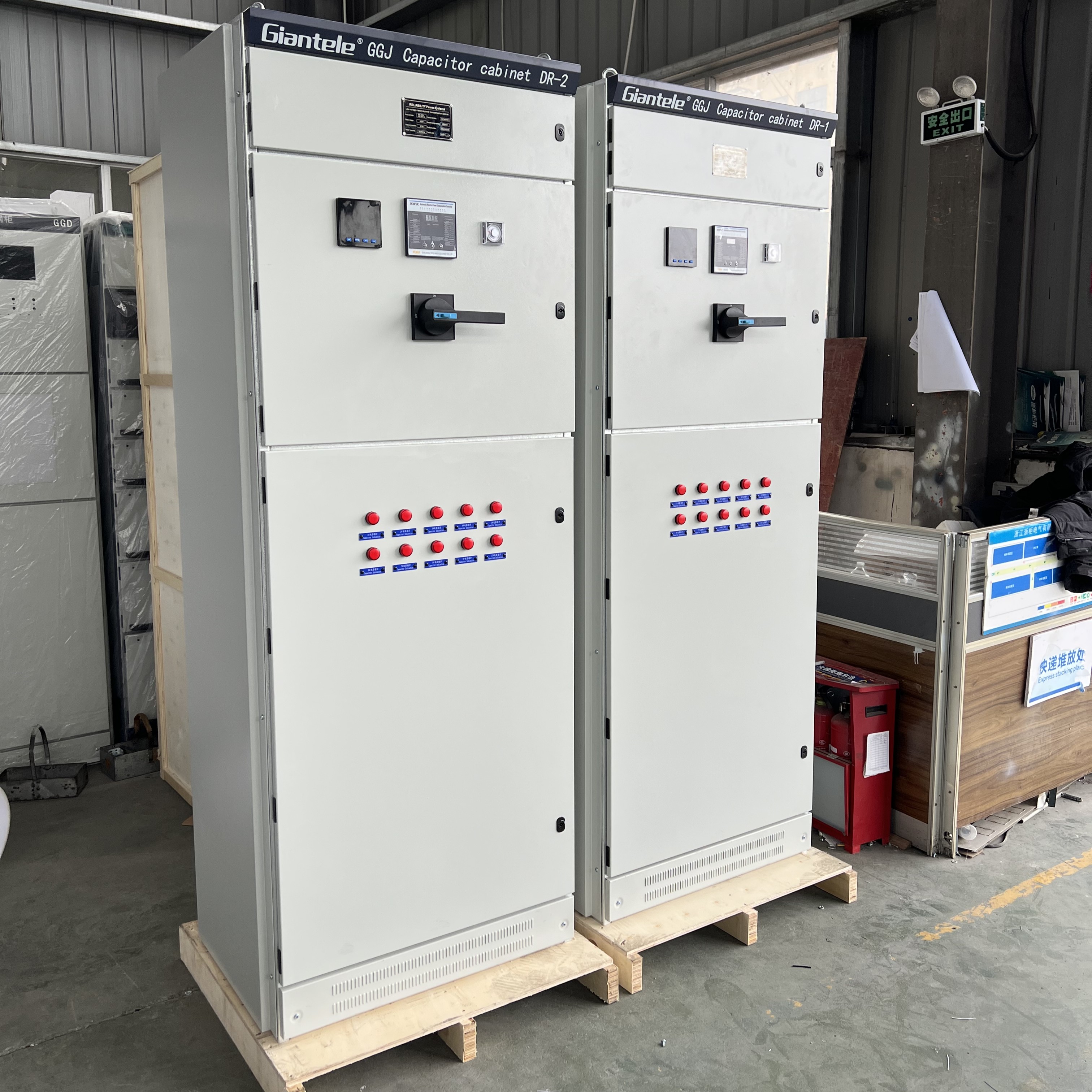

ক্যাপাসিটার ব্যাংক
অনুকূল স্থানটি সিস্টেমের প্রয়োজনের উপর নির্ভর করে:
1. সেন্ট্রালাইজড ক্ষতিপূরণ:
বৈদ্যুতিক সিস্টেমের বৃহত বিভাগগুলি পরিবেশন করে প্রধান সাবস্টেশনগুলিতে (এইচভি/এলভি স্তর) ব্যাংকগুলি ইনস্টল করা হয়েছে।
2. গ্রুপ ক্ষতিপূরণ:
ব্যাংকগুলি বিতরণ ট্রান্সফর্মার বা বড় উদ্ভিদ বিতরণ প্যানেলে স্থাপন করা হয়েছে।
3. স্থানীয় ক্ষতিপূরণ:
ক্যাপাসিটারগুলি পৃথক বৃহত মোটর বা ইন্ডাকটিভ লোডগুলিতে সরাসরি সংযুক্ত থাকে, সর্বাধিক লক্ষ্যযুক্ত সংশোধন সরবরাহ করে।
ক্যাপাসিটার ব্যাংকগুলি পরিবেশের দাবিতে কাজ করে। সাধারণ ব্যর্থতা বোঝা প্রতিরোধে সহায়তা করে:
1. ক্যাপাসিটার ইউনিট ব্যর্থতা:
কেস বুলিং/ক্ষতি: অতিরিক্ত গরম বা ক্ষয়কারী পরিবেশের কারণে সঞ্চিত শক্তি সঞ্চয়কারী উপাদানগুলিকে প্রভাবিত করে।
ফাটল/বিস্ফোরণ: গুরুতর ওভারভোল্টেজ (যেমন, স্যুইচিং সার্জ) বা অভ্যন্তরীণ ডাইলেট্রিক ত্রুটিগুলি সঞ্চিত শক্তি বিপর্যয়করভাবে প্রকাশ করে
2. কনট্যাক্টর ব্যর্থতা (ব্যাংকগুলি স্যুইচ করার জন্য ব্যবহৃত):
ওয়েল্ডিংয়ের সাথে যোগাযোগ করুন: প্রায়শই অতিরিক্ত ইনরুশ স্রোতের কারণে সৃষ্ট: খুব দ্রুত স্যুইচিং (<30s স্রাবের সময়) - যা অবশিষ্ট সঞ্চিত শক্তি - বা উচ্চ সুরেলা বিকৃতি সম্পর্কে ভোল্টেজ স্পাইকগুলির দিকে পরিচালিত করে।
যান্ত্রিক পরিধান: ঘন ঘন স্যুইচিং অপারেশনগুলি শারীরিক অবক্ষয়ের দিকে পরিচালিত করে।
যথাযথ হ্যান্ডলিং দীর্ঘায়ু এবং সুরক্ষা নিশ্চিত করে:
1. স্যুইচিং সিকোয়েন্সটি সমালোচনামূলক:
শাটডাউন: অন্যান্য লোড/ব্রেকারদের আগে ক্যাপাসিটার ব্যাংকগুলি সংযোগ বিচ্ছিন্ন করুন ।
স্টার্টআপ: মূল বৈদ্যুতিক সরবরাহ স্থিতিশীল এবং অন্যান্য লোডগুলি চলার পরেই ক্যাপাসিটার ব্যাংকগুলিকে শক্তিশালী করুন । গ্রিড ব্ল্যাকআউটের পরপরই ব্যাংকগুলিতে ব্রেকারগুলি কখনই বন্ধ করবেন না।
2. স্যুইচিং অন্তর:
স্বয়ংক্রিয় নিয়ন্ত্রণকারীরা স্যুইচিং পরিচালনা করে তবে সঞ্চিত শক্তির অভ্যন্তরীণ স্রাবের অনুমতি দেওয়ার জন্য অপারেশনগুলির মধ্যে সর্বনিম্ন 30 সেকেন্ড (আদর্শভাবে 60+ সেকেন্ড) নিশ্চিত করে। অবশিষ্ট চার্জ ধরে রাখার জন্য পরিচিত কোনও ক্যাপাসিটার ব্যাঙ্কের সাথে একেবারে কখনও বন্ধ হয় না।
3. সুরক্ষা ডিভাইস ভ্রমণের বিষয়ে প্রতিক্রিয়া:
কঠোর নিষেধাজ্ঞা: একটি স্বয়ংক্রিয় ট্রিপ (লকআউট) এর পরে অবিলম্বে একটি ক্যাপাসিটার ব্রেকার বা কন্টাক্টর পুনরায় তৈরি করা কঠোরভাবে নিষিদ্ধ।
বাধ্যতামূলক তদন্ত: ভ্রমণের কারণ অবশ্যই কোনও পুনঃনির্মাণের চেষ্টার আগে পুরোপুরি তদন্ত এবং সনাক্ত করতে হবে।
বিশ্লেষণ পদ্ধতি: কন্ট্রোলার ইভেন্ট লগ, প্রতিরক্ষামূলক রিলে পতাকা/লক্ষ্য এবং প্রাসঙ্গিক পর্যবেক্ষণ সরঞ্জাম পরীক্ষা করুন।
শারীরিক পরিদর্শন: ক্ষতি, অতিরিক্ত গরম বা ত্রুটিযুক্ত কোনও লক্ষণের জন্য ক্যাপাসিটার ইউনিট, স্যুইচিং কন্টাক্টর, ফিউজ, সম্পর্কিত ক্যাবলিং, সংযোগ এবং নিয়ন্ত্রণ সার্কিটরি দৃশ্যত পরিদর্শন করুন।
পুনরায় শক্তি প্রয়োগ প্রোটোকল: ট্রিপের মূল কারণটি চূড়ান্তভাবে নির্ধারিত হওয়ার পরে এবং ত্রুটি শর্তটি সংশোধন করার পরে ক্যাপাসিটার ব্যাংকটি কেবল পুনরায় শক্তি প্রয়োগ করা যেতে পারে।
4. ম্যান্ডেটরি সুরক্ষা স্রাব (কোনও কাজের আগে):
অভ্যন্তরীণ স্রাব প্রতিরোধকরা সুরক্ষার জন্য পর্যাপ্ত নয়। সর্বদা একটি দৃশ্যমান পৃথিবী স্রাব সম্পাদন করুন: সংক্ষিপ্ত ক্যাপাসিটার টার্মিনালগুলিতে একটি অন্তরক, রেটেড স্রাব স্টিকটি গ্রাউন্ডে এবং একে অপরের একাধিকবার ব্যবহার করুন। ক্যাপাসিটার-রেটেড ভোল্টমিটার ব্যবহার করে ভোল্টেজের অনুপস্থিতি যাচাই করুন।
ষষ্ঠ। রুটিন রক্ষণাবেক্ষণের সময়সূচী:
তাপমাত্রা নিয়ন্ত্রণ:
ব্যাংকগুলি যেখানেই অবস্থিত সেখানে 40 ডিগ্রি সেন্টিগ্রেডের নিচে পরিবেষ্টিত তাপমাত্রা বজায় রাখুন।
নিয়মিত পরিষ্কার:
বুশিংস, ইনসুলেটর, ক্যাসিং এবং চুল্লিগুলি থেকে ধুলো এবং দূষকগুলি সরান। বিল্ডআপ ট্র্যাকিং বা অতিরিক্ত উত্তাপের কারণ হতে পারে।
ত্রৈমাসিক পরিদর্শন (বিভ্রাটের সময়):
স্রাব প্রতিরোধক/ভিটিএস, টার্মিনাল অখণ্ডতা, গ্রাউন্ডিং এবং সামগ্রিক শর্ত পরীক্ষা করুন। যদি সম্ভব হয় তবে নিরোধক প্রতিরোধের (আইআর) এবং ট্যান Δ পরীক্ষাগুলি সম্পাদন করুন।
ডকুমেন্টেশন:
সমস্ত পরিদর্শন, পরীক্ষা এবং রক্ষণাবেক্ষণের ক্রিয়াগুলির বিশদ লগগুলি রাখুন।
Vii। উপসংহার: আধুনিক বিদ্যুৎ সিস্টেমের জন্য প্রয়োজনীয়
ক্যাপাসিটার ব্যাংকগুলি আধুনিক বৈদ্যুতিক সিস্টেমগুলির দক্ষ, স্থিতিশীল এবং ব্যয়বহুল অপারেশনের জন্য অপরিহার্য। গতিশীলভাবে প্রতিক্রিয়াশীল শক্তি সরবরাহ করে, তারা উত্সটিতে কম পাওয়ার ফ্যাক্টর সমস্যাগুলি সংশোধন করে। এটি উল্লেখযোগ্য সুবিধাগুলি সরবরাহ করে:
ট্রান্সমিশন লাইনে এবং বিতরণ নেটওয়ার্ক জুড়ে বৈদ্যুতিক শক্তির ক্ষতি হ্রাস (নিম্ন আইয়ের ক্ষতি)।
ন্যূনতম ভোল্টেজ ড্রপ এবং উন্নত মানের শক্তি সরবরাহের জন্য বর্ধিত স্থায়িত্ব।
ব্যয়বহুল ইউটিলিটি জরিমানা এড়ানো।
বিদ্যমান বৈদ্যুতিক সরবরাহ ক্ষমতা (প্রজন্ম, সংক্রমণ লাইন, ট্রান্সফর্মার) এর সর্বাধিক ব্যবহার, সম্ভাব্য ব্যয়বহুল আপগ্রেডগুলি বিলম্বিত করে।
সংবেদনশীল সরঞ্জামের জন্য বর্ধিত জীবনকাল।
সর্বোত্তম কর্মক্ষমতা এবং সুরক্ষা নিশ্চিত করার জন্য, ক্যাপাসিটার ব্যাংকগুলিকে সিস্টেমের প্রয়োজনের ভিত্তিতে সঠিক নির্বাচন প্রয়োজন (বিশেষত সুরেলা স্তর), আইইসি 62271 এর মতো মানগুলির সাথে ইনস্টলেশন অনুগত, প্রোটোকলগুলি স্যুইচ করার ক্ষেত্রে কঠোর আনুগত্য, সঞ্চিত শক্তি পরিচালনা করার সময় কঠোর স্রাব পদ্ধতি এবং একটি শৃঙ্খলাবদ্ধ প্রতিরোধমূলক রক্ষণাবেক্ষণ ব্যবস্থা। যথাযথভাবে প্রয়োগ করা হয়েছে, ক্যাপাসিটার ব্যাংকগুলি আপনার বিদ্যুতের অবকাঠামোকে অনুকূলকরণের ক্ষেত্রে একটি গুরুত্বপূর্ণ বিনিয়োগ।
