ফেজ: তিন
সার্টিফিকেট: আইএসও সি সি সি আইইসি
প্রকার: স্থায়ী সীল, স্থায়ী চুম্বক, সাইড সীল, মেরু
যান্ত্রিক জীবন: 20000 বার
রেট ভোল্টেজ: | |
---|---|
বর্তমান রেট: | |
রেট ফ্রিকোয়েন্সি: | |
সহজলভ্যতা স্থিতি: | |
পরিমাণ: | |
VS1 (ZN63)
Zhegui Electric
12kv পর্যন্ত
50 / 60HZ.
1 টুকরা
প্রস্তাবিত
2500A পর্যন্ত পর্যন্ত
সংক্ষিপ্ত বিবরণ

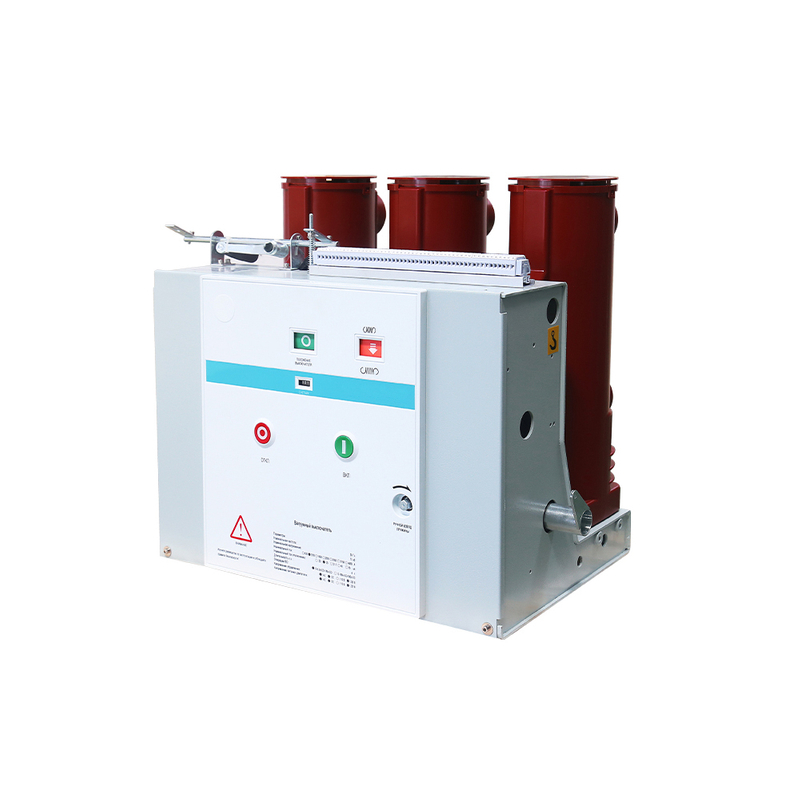

VS1-12 (ZN63A) অন্দর উচ্চ ভোল্টেজের ভ্যাকুয়াম সার্কিট ব্রেকার তিন ফেজ এসি 50 Hz হয় অন্দর উচ্চ ভোল্টেজের 7.2-12kV এর বিপরিতে ভোল্টেজ সঙ্গে switchgear হয়। সার্কিট ব্রেকার চীন জাতীয় মান gb1984-2003 \"এসি উচ্চ ভোল্টেজের সার্কিট ব্রেকার \", jb3855-1996 \"3.6 ~ 40.5 কেভি অন্দর এসি উচ্চ ভোল্টেজের ভ্যাকুয়াম সার্কিট ব্রেকার \", d1403-91 \"10-35 এর প্রয়োজনীয়তা পূরণ কেভি অন্দর উচ্চ ভোল্টেজের ভ্যাকুয়াম সার্কিট ব্রেকার ক্রম প্রযুক্তিগত অবস্থার \"এবং প্রাসঙ্গিক iec60694। IEC62271-100 মান, এবং নির্ভরযোগ্য interlocking ফাংশন আছে।
VS1-12 (ZN63A) অন্দর উচ্চ ভোল্টেজের ভ্যাকুয়াম সার্কিট ব্রেকার ঘন ঘন কাজ করা যায় এবং একাধিক অবিচ্ছিন্ন, এবং দ্রুত reclosing এর ক্ষমতা আছে।
VS1-12 (ZN63A) অন্দর উচ্চ ভোল্টেজের ভ্যাকুয়াম সার্কিট ব্রেকার ফ্রন্ট অর্গানাইজেশন হিসেবে পৃথক গঠন, যা একটি নির্দিষ্ট ইনস্টলেশন ইউনিট হিসাবে অথবা একটি চ্যাসি গাড়ী সাথে পৃথক হাতে ঠেলাগাড়ি হিসেবে ব্যবহার করা যাবে পরিকল্পিত এবং ফিরে।
কাজ conditons
1.Ambient তাপমাত্রা: - 15ºC-40ºC (দৈনিক গড় ≤35ºC)
2.Environmental আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা s95%
3.Monthly গড় আপেক্ষিক আর্দ্রতা ≤90%
4.Attitude: ≤1000M
5. পরিবেশ: কোন ক্ষরণ, আগুন বিস্ফোরণ, গুরুতর দূষণ, রাসায়নিক জারা এবং হিংসাত্মক কম্পন
6.Seismic তীব্রতা: ≤8 ডিগ্রী
7.If গ্রাহক স্বাভাবিক ব্যবহারের শর্ত থেকে বিচ্যুত, তারা উত্পাদন জন্য প্রস্তুতকারকের সাথে আলোচনা করতে পারেন
অর্থের ধরন
Z
N
63A
-
12
/
()
-
()
ভ্যাকুয়াম বর্তনী
ব্রেকার
গৃহমধ্যস্থ
ডিজাইন কোড
(\"একটি \" অঙ্কনযোগ্য টাইপ করা)
রেট ভোল্টেজ
(কেভি)
বর্তমান রেট
(কেভি)
রেট দেওয়া শর্ট সার্কিট
বিরতি বর্তমান
(কেভি)
সংক্ষিপ্ত বিবরণ
VS1-12 (ZN63A) অন্দর উচ্চ ভোল্টেজের ভ্যাকুয়াম সার্কিট ব্রেকার তিন ফেজ এসি 50 Hz হয় অন্দর উচ্চ ভোল্টেজের 7.2-12kV এর বিপরিতে ভোল্টেজ সঙ্গে switchgear হয়। সার্কিট ব্রেকার চীন জাতীয় মান gb1984-2003 \"এসি উচ্চ ভোল্টেজের সার্কিট ব্রেকার \", jb3855-1996 \"3.6 ~ 40.5 কেভি অন্দর এসি উচ্চ ভোল্টেজের ভ্যাকুয়াম সার্কিট ব্রেকার \", d1403-91 \"10-35 এর প্রয়োজনীয়তা পূরণ কেভি অন্দর উচ্চ ভোল্টেজের ভ্যাকুয়াম সার্কিট ব্রেকার ক্রম প্রযুক্তিগত অবস্থার \"এবং প্রাসঙ্গিক iec60694। IEC62271-100 মান, এবং নির্ভরযোগ্য interlocking ফাংশন আছে।
VS1-12 (ZN63A) অন্দর উচ্চ ভোল্টেজের ভ্যাকুয়াম সার্কিট ব্রেকার ঘন ঘন কাজ করা যায় এবং একাধিক অবিচ্ছিন্ন, এবং দ্রুত reclosing এর ক্ষমতা আছে।
VS1-12 (ZN63A) অন্দর উচ্চ ভোল্টেজের ভ্যাকুয়াম সার্কিট ব্রেকার ফ্রন্ট অর্গানাইজেশন হিসেবে পৃথক গঠন, যা একটি নির্দিষ্ট ইনস্টলেশন ইউনিট হিসাবে অথবা একটি চ্যাসি গাড়ী সাথে পৃথক হাতে ঠেলাগাড়ি হিসেবে ব্যবহার করা যাবে পরিকল্পিত এবং ফিরে।
কাজ conditons
1.Ambient তাপমাত্রা: - 15ºC-40ºC (দৈনিক গড় ≤35ºC)
2.Environmental আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা s95%
3.Monthly গড় আপেক্ষিক আর্দ্রতা ≤90%
4.Attitude: ≤1000M
5. পরিবেশ: কোন ক্ষরণ, আগুন বিস্ফোরণ, গুরুতর দূষণ, রাসায়নিক জারা এবং হিংসাত্মক কম্পন
6.Seismic তীব্রতা: ≤8 ডিগ্রী
7.If গ্রাহক স্বাভাবিক ব্যবহারের শর্ত থেকে বিচ্যুত, তারা উত্পাদন জন্য প্রস্তুতকারকের সাথে আলোচনা করতে পারেন
অর্থের ধরন
Z
N
63A
-
12
/
()
-
()
ভ্যাকুয়াম বর্তনী
ব্রেকার
গৃহমধ্যস্থ
ডিজাইন কোড
(\"একটি \" অঙ্কনযোগ্য টাইপ করা)
রেট ভোল্টেজ
(কেভি)
বর্তমান রেট
(কেভি)
রেট দেওয়া শর্ট সার্কিট
বিরতি বর্তমান
(কেভি)
তামা প্লাম যোগাযোগ
এটি চাপ প্রতিরোধের এবং তাপ স্থিতিশীলতা এবং তাই এর সুবিধার আছে
ইপক্সি রজন ইন্টিগ্রেটেড ছাঁচনির্মাণ, অভ্যন্তরীণ স্কার্ট এবং শক্তিবৃদ্ধি সঙ্গে অন্তরণ টিউব এবং বর্তমান ক্ষমতা এর গতিশীল স্থিতিশীলতা উন্নত
নতুন অপারেটিং প্রক্রিয়া
আসল সাহস দেখানোর জন্য, সংগঠন, বিমানের সন্নিবেশ কঠোরভাবে নতুন খাঁটি নির্বাচন করুন, পুনর্নবীকরণ করতে অস্বীকার করে
Sdsada 我 是 你 爹 sdasdভিজ্যুয়াল উইন্ডো
পণ্য নির্দিষ্ট যোগাযোগ অবস্থান শুধুমাত্র উইন্ডো নির্ভরযোগ্য যোগাযোগ ব্যবহার করে misoperation এড়ানোর জন্য শুধুমাত্র উইন্ডো রাষ্ট্র এক নজরে
ভ্যাকুয়াম Tuoe বিবরণ
Zhegui সার্কিট ব্রেকারে ব্যবহৃত বড় ভ্যাকুয়াম টিউবটি সাধারণ ভ্যাকুয়ামটিউব হিসাবে বড় হিসাবে দুবার, বাইরের অন্তরণ জারা-প্রতিরোধী এবং প্রতিরোধী, এবং বড় ব্রেকিং ক্ষমতা, লংকন্ট্যাক্ট লাইফ এবং অনেক অনুমোদিত সুবিধাজনক সময় বৈশিষ্ট্য রয়েছে।
তামা প্লাম যোগাযোগ
এটি চাপ প্রতিরোধের এবং তাপ স্থিতিশীলতা এবং তাই এর সুবিধার আছে
ইপক্সি রজন ইন্টিগ্রেটেড ছাঁচনির্মাণ, অভ্যন্তরীণ স্কার্ট এবং শক্তিবৃদ্ধি সঙ্গে অন্তরণ টিউব এবং বর্তমান ক্ষমতা এর গতিশীল স্থিতিশীলতা উন্নত
নতুন অপারেটিং প্রক্রিয়া
আসল সাহস দেখানোর জন্য, সংগঠন, বিমানের সন্নিবেশ কঠোরভাবে নতুন খাঁটি নির্বাচন করুন, পুনর্নবীকরণ করতে অস্বীকার করে
Sdsada 我 是 你 爹 sdasdভিজ্যুয়াল উইন্ডো
পণ্য নির্দিষ্ট যোগাযোগ অবস্থান শুধুমাত্র উইন্ডো নির্ভরযোগ্য যোগাযোগ ব্যবহার করে misoperation এড়ানোর জন্য শুধুমাত্র উইন্ডো রাষ্ট্র এক নজরে
ভ্যাকুয়াম Tuoe বিবরণ
Zhegui সার্কিট ব্রেকারে ব্যবহৃত বড় ভ্যাকুয়াম টিউবটি সাধারণ ভ্যাকুয়ামটিউব হিসাবে বড় হিসাবে দুবার, বাইরের অন্তরণ জারা-প্রতিরোধী এবং প্রতিরোধী, এবং বড় ব্রেকিং ক্ষমতা, লংকন্ট্যাক্ট লাইফ এবং অনেক অনুমোদিত সুবিধাজনক সময় বৈশিষ্ট্য রয়েছে।
পণ্য গঠন অঙ্কন
গঠন এবং ফাংশন
1. স্থানে শক্তি স্টোরেজ মধ্যে স্যুইচিং জন্য মিক্রো সুইচ
2. Energy স্টোরেজ ড্রাইভ স্প্রকেট
3. Energy স্টোরেজ ড্রাইভ চাকা
4. ল্যাচ বজায় রাখার জন্য Energy স্টোরেজ
5. Energy স্টোরেজ টান বসন্ত
6. ম্যানুয়াল শক্তি স্টোরেজ গরম
7. ম্যানুয়াল এনার্জি স্টোরেজ ট্রান্সমিশন কীট জিয়া
8. মোটার ড্রাইভ স্প্রকেট
9. Engragy স্টোরেজ মোটর
10.interlocking ড্রাইভ bending
11.Drive চেইন
12. ইলেক্ট্রোম্যাগনলক
13. আয়রন কোর লক করার জন্য ইলেক্ট্রোম্যাগনেটলক লেগেছে
14. Energy স্টোরেজ হোল্ডিং শ্যাফ্ট
15.Drive Camshaft.
16.CAM.
17. Engragy স্টোরেজ লক্ষণ
1. উপরের আউটলেট ব্লক
2. উপরের বন্ধনী
3. ভ্যাকুয়াম interrupter.
4. অন্তরক cylinde
5. নিম্নতর outiet ব্লক
6. নিম্নতর বন্ধনী
7. উত্তাপ টান যষ্টি (ডিস্ক বসন্ত ভিতরে সহ)
8. ট্রান্সমিশন ঢিলা বাহু
9. খোলা বসন্ত
10. ড্রাইভ সংযোগ প্লেট
11. স্পিন্ডল ড্রাইভ ঢিলা বাহু
12. খোলা হুড়কা বজায় রাখা
13. সংযুক্ত হচ্ছে প্লেট
14. খোলা মুক্তি
15. ম্যানুয়াল বিশ্লেষণ এজেক্টর
16. ক্যান
17. অন offindicator বোর্ড
পণ্য গঠন অঙ্কন
গঠন এবং ফাংশন
1. স্থানে শক্তি স্টোরেজ মধ্যে স্যুইচিং জন্য মিক্রো সুইচ
2. Energy স্টোরেজ ড্রাইভ স্প্রকেট
3. Energy স্টোরেজ ড্রাইভ চাকা
4. ল্যাচ বজায় রাখার জন্য Energy স্টোরেজ
5. Energy স্টোরেজ টান বসন্ত
6. ম্যানুয়াল শক্তি স্টোরেজ গরম
7. ম্যানুয়াল এনার্জি স্টোরেজ ট্রান্সমিশন কীট জিয়া
8. মোটার ড্রাইভ স্প্রকেট
9. Engragy স্টোরেজ মোটর
10.interlocking ড্রাইভ bending
11.Drive চেইন
12. ইলেক্ট্রোম্যাগনলক
13. আয়রন কোর লক করার জন্য ইলেক্ট্রোম্যাগনেটলক লেগেছে
14. Energy স্টোরেজ হোল্ডিং শ্যাফ্ট
15.Drive Camshaft.
16.CAM.
17. Engragy স্টোরেজ লক্ষণ
1. উপরের আউটলেট ব্লক
2. উপরের বন্ধনী
3. ভ্যাকুয়াম interrupter.
4. অন্তরক cylinde
5. নিম্নতর outiet ব্লক
6. নিম্নতর বন্ধনী
7. উত্তাপ টান যষ্টি (ডিস্ক বসন্ত ভিতরে সহ)
8. ট্রান্সমিশন ঢিলা বাহু
9. খোলা বসন্ত
10. ড্রাইভ সংযোগ প্লেট
11. স্পিন্ডল ড্রাইভ ঢিলা বাহু
12. খোলা হুড়কা বজায় রাখা
13. সংযুক্ত হচ্ছে প্লেট
14. খোলা মুক্তি
15. ম্যানুয়াল বিশ্লেষণ এজেক্টর
16. ক্যান
17. অন offindicator বোর্ড
প্রধান প্রযুক্তিগত পরামিতি
সংখ্যা | নামকরণ | ইউনিট | উপাত্ত | |||
1 | যোগাযোগ দূরত্ব | মিমি | 11 ± 1. | |||
2 | যোগাযোগ Overtravel. | 3.5 + 0.5. | ||||
3 | তিন ফেজ অ-সিঙ্ক্রোনাস ক্লোজিং এবং খোলার | মাইক্রোসফট | ≤2. | |||
4 | বন্ধ যোগাযোগের সময় বাউন্স সময় | মাইক্রোসফট | ≤2. | |||
5 | বন্ধ যোগাযোগের চাপ যোগাযোগ করুন | N | 20ka. | 25ka. | 31.5ka. | 40ka. |
2000 × 200. | 2400 × 200. | 3100 × 200. | 4750 + 250. | |||
6 | গড় খোলার গতি | মাইক্রোসফট | 0.9-1.2. | |||
7 | গড় বন্ধ গতি | 0.5-0.8. |
প্রধান প্রযুক্তিগত পরামিতি
সংখ্যা | নামকরণ | ইউনিট | উপাত্ত | |||
1 | যোগাযোগ দূরত্ব | মিমি | 11 ± 1. | |||
2 | যোগাযোগ Overtravel. | 3.5 + 0.5. | ||||
3 | তিন ফেজ অ-সিঙ্ক্রোনাস ক্লোজিং এবং খোলার | মাইক্রোসফট | ≤2. | |||
4 | বন্ধ যোগাযোগের সময় বাউন্স সময় | মাইক্রোসফট | ≤2. | |||
5 | বন্ধ যোগাযোগের চাপ যোগাযোগ করুন | N | 20ka. | 25ka. | 31.5ka. | 40ka. |
2000 × 200. | 2400 × 200. | 3100 × 200. | 4750 + 250. | |||
6 | গড় খোলার গতি | মাইক্রোসফট | 0.9-1.2. | |||
7 | গড় বন্ধ গতি | 0.5-0.8. |
