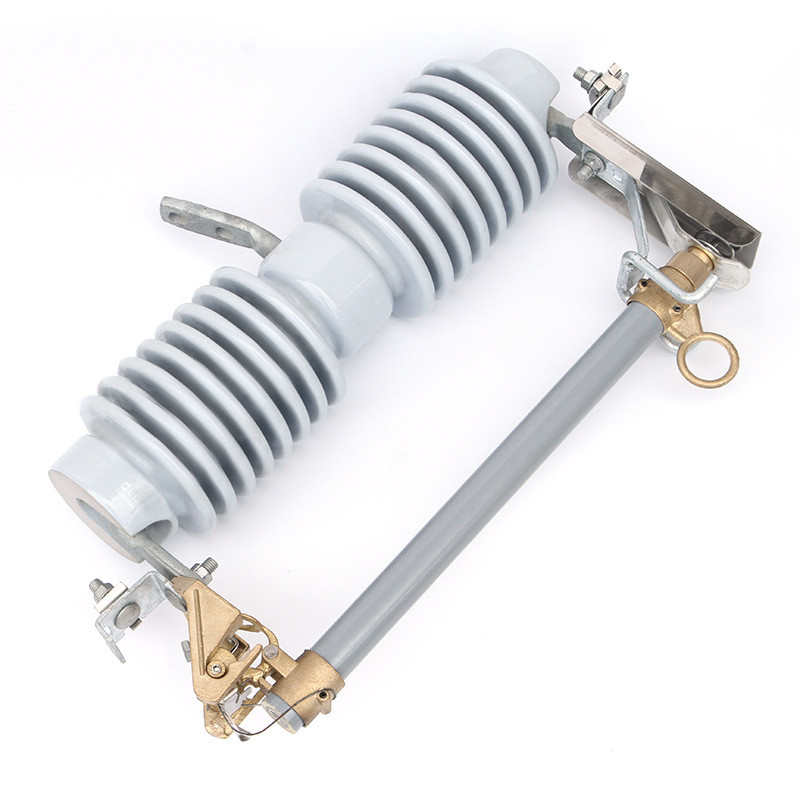

আউটডোর হাই ভোল্টেজ 6kV কম্পোজিট ড্রপ আউট ফিউজ

সহজলভ্যতা স্থিতি:
পরিমাণ:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

1

সংক্ষিপ্ত বিবরণ

ড্রপ-আউট ফিউজ কাটআউট এবং লোড সুইচিং ফিউজ cutouts বহিরঙ্গন উচ্চ ভোল্টেজ সুরক্ষা ডিভাইস হয়। তারা বিতরণ ট্রান্সফরমার বা বন্টন লাইনের ইনকামিং ফিডার সাথে সংযুক্ত। এইগুলি প্রাথমিকভাবে শর্ট সার্কিট এবং ওভারলোড এবং স্যুইচিং স্রোত থেকে ট্রান্সফরমার বা লাইনগুলি রক্ষা করার জন্য ব্যবহৃত হয়। ড্রপ-আউট ফিউজ ইউনিটটি ইনসুলেটর সমর্থন এবং একটি ফিউজ নল গঠিত হয়, স্ট্যাটিক পরিচিতিগুলি ইনসুলেটর সমর্থন উভয় পাশে স্থির করা হয় এবং ফিউজ টিউবের দুটি প্রান্তে চলমান যোগাযোগ ইনস্টল করা হয়। ফিউজ নল অভ্যন্তর Extinguishing নল হয়। বহিরাগত phenolic যৌগিক কাগজ টিউব বা epoxy গ্লাস তৈরি করা হয়। লোড স্যুইচিং কাটআউট ফিউজগুলি প্রসারিত সহায়তাকারী যোগাযোগ এবং চাপ-ডাউন লোডিং চালু / বন্ধ করার জন্য প্রসারিত করুন।

স্বাভাবিক অপারেশন, ফিউজ লিঙ্কটি বন্ধ অবস্থানে ফর্মটি শক্ত করা হয়। ফল্ট বর্তমান পরিস্থিতি, ফিউজ লিঙ্ক melts এবং একটি বৈদ্যুতিক চাপ গঠিত হয়। চাপ-নির্বাপক নল হিসাবে ঘটে। এটি টিউবের ভিতরে উচ্চ চাপ সৃষ্টি করে এবং টিউবটিকে পরিচিতি থেকে আলাদা করে তোলে। ফিউজ উপাদানগুলি দ্রবীভূত হওয়ার পরে যোগাযোগের শক্তিটি হ্রাস পায়। এখন খোলা অবস্থানে cutouts, অপারেটর বর্তমান বন্ধ সুইচ প্রয়োজন। তারপর একটি নিরোধক অপারেটিং বারের সাথে, চলমান যোগাযোগটি বন্ধ করা যেতে পারে। প্রধান যোগাযোগ এবং অক্জিলিয়ারী যোগাযোগ সংযুক্ত করা হয়।

O1CN01I2ILUX2LTU8G5JZSK _ !! 3269959694-0-CIB (1)

কাজ conditons

1. অ্যামিবেন্ট তাপমাত্রা: + 40ºC এর চেয়ে বেশি নয়, 30ºC এর চেয়ে কম নয়

2.altudity: 1000m এর বেশি নয়: (1000 মিমি এর বেশি GB311.1-1997 অনুসারে সংশোধন করা যেতে পারে)

3. পাউন্ড ফ্রিকোয়েন্সি: 50HZ

4. Tethquake তীব্রতা: 7 ডিগ্রী এবং নীচে

5. ম্যাক্সিমেন্ট হ্যান্ড গতি: 35 মি / গুলি

অর্থের ধরন

R W () () -

()
পণ্যের নাম: R-FUSE

ইনস্টলেশন সাইট:

W-outdoor;

এন ইন্ডু

নকশা সিরিয়াল নম্বর অন্যান্য লক্ষণ রেট ভোল্টেজ কেভি






গরম ডুব galvanizing প্রক্রিয়া

সিরামিকিনেশন সমর্থন উচ্চ তাপমাত্রা প্রতিরোধের


1

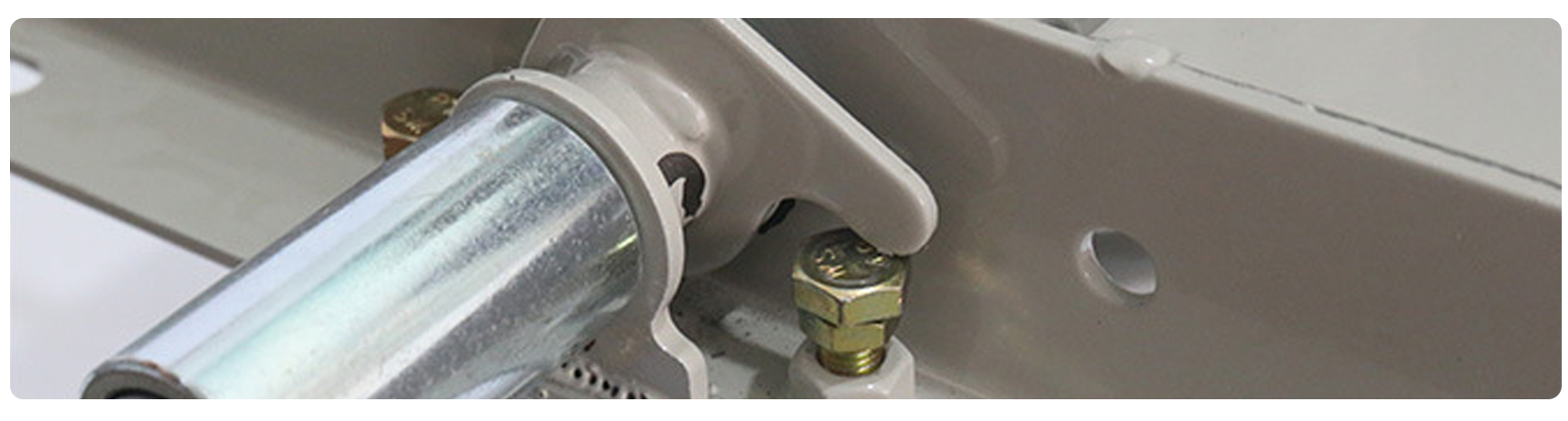

গরম ডুব galvanizing.

হট ডিপ galvanizing ভাল জারা প্রতিরোধের আছে


2

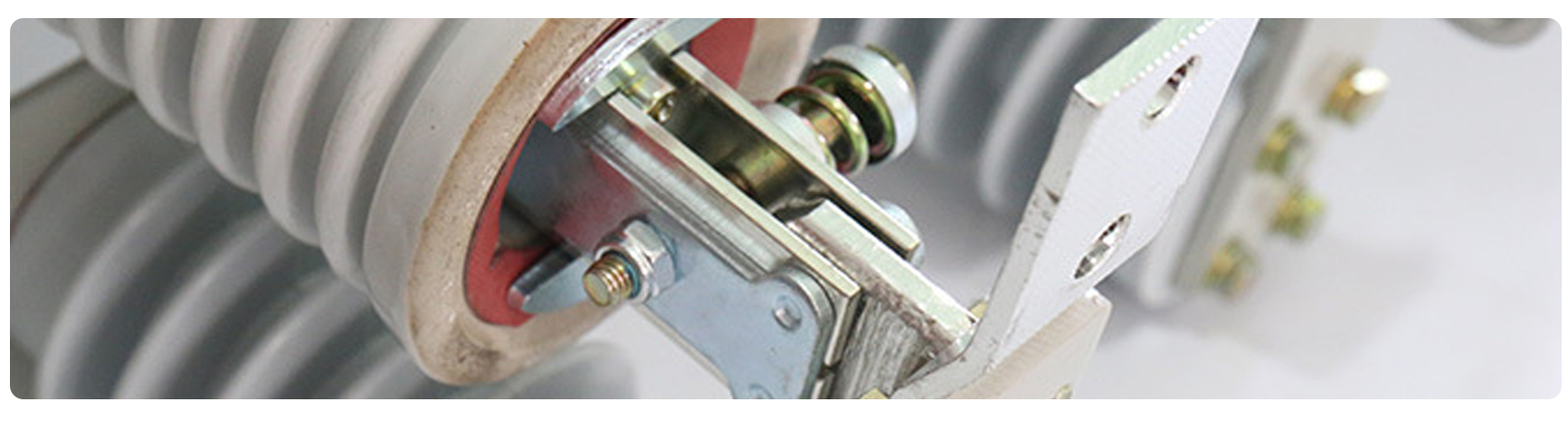

ভাল পরিবাহিতা

শক্তিশালী বৈদ্যুতিক পরিবাহিতা এবং উচ্চ নিরাপত্তা কর্মক্ষমতা


3

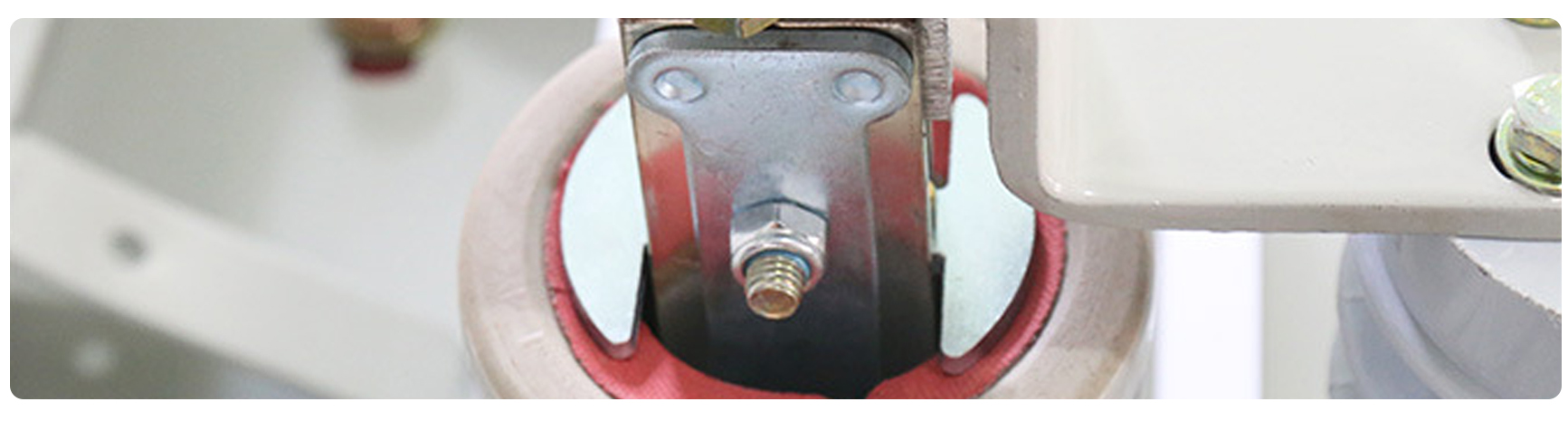

ফিউজ টিউব

ইউভি প্রতিরোধী বিশেষ লেপ

4

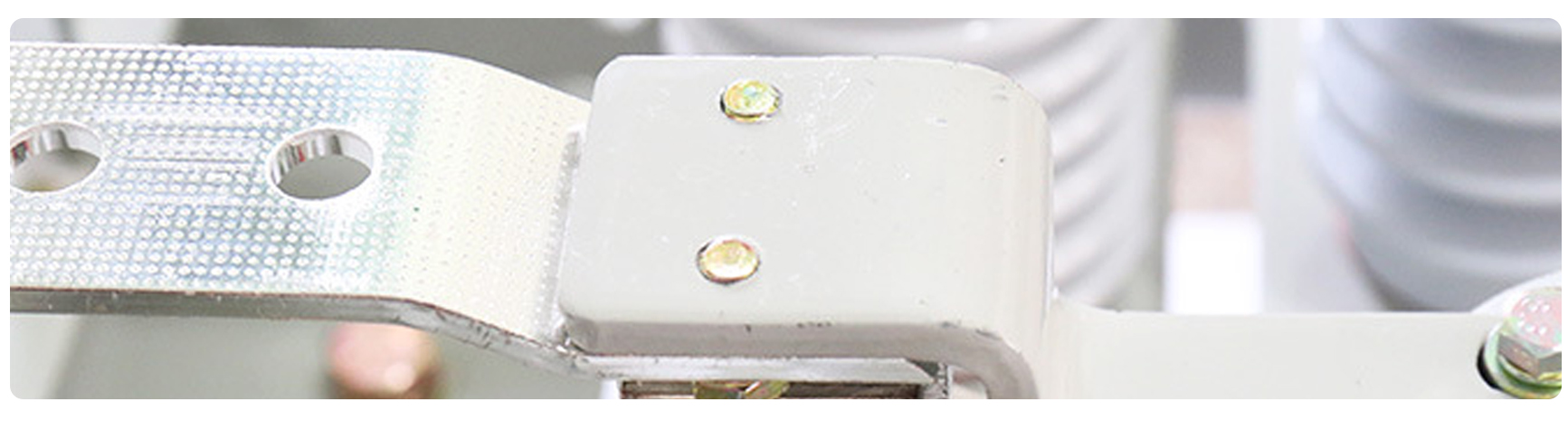

গরম ডুব galvanizing প্রক্রিয়া

3

প্রধান প্রযুক্তিগত পরামিতি

2

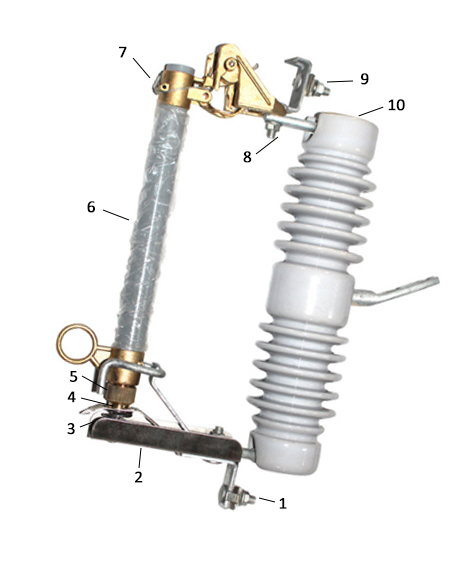

1 উপরের টার্মিনাল (টিনড কপার ঢালাই গরম tinned 3um)।
2. শীর্ষ কভার (উচ্চ মানের 304 স্টেইনলেস স্টীল এবং সংযুক্ত টার্মিনাল ব্লক ব্যবহার করে)
3. উপরের যোগাযোগের টুকরা (সংযুক্ত শরীর বেধ 2 মিমি) বৈদ্যুতিক পরিবাহিতা বাড়ায়
4. উপরের মুভিং যোগাযোগ (304 স্টেইনলেস স্টীল বসন্ত বড় চাপ সাপেক্ষে)।
5. স্টার্ট-আপ হুক (ফর্ক হক কার্যকরভাবে ক্ল্যাসিং অবস্থানে ফিউজ পরিচালনা করতে পারে)।
6. ফিউজ টিউব (এন্টি-অতিবেগুনী। এটি আর্দ্রতা শোষণ এবং দীর্ঘ জীবন আছে)
7. ট্রুনিয়ন (সিলভার ধাতুপট্টাবৃত 3UM) বন্ধ করার সময় বাম এবং ডান দিকে ঝাঁকুনি এড়িয়ে চলুন, এবং সঠিকতা হেসি
8. নিম্ন স্ট্যাটিক যোগাযোগ (দৃশ্যমান নয়) (শান্ট প্লেট সিলভার প্লেট বর্তমান পাথ ধাতুপট্টাবৃত চেইন পিনের সাথে সংযুক্ত নয়)
9. জাম্পার (দ্রুত শেষ বিচ্ছেদ, কেবল স্ট্র্যান্ডগুলি দ্রুত পপ আপ করে) 10। উচ্চ শক্তি অন্তরক (স্ব-পরিচ্ছন্নতার ক্ষমতা, উচ্চ শক্তি, চমৎকার প্রক্রিয়া)

প্রধান প্রযুক্তিগত পরামিতি

প্রকল্পRW12RW12
হারের ভোল্টেজ (কেভি)12 (15)12 (15)
বর্তমান রেট (ক)100200
রেট ফ্রিকোয়েন্সি (Hz হয়)5050
বেজ বর্তমান রেট (ক)100200
রেট দেওয়া শর্ট সার্কিট ভঙ্গ বর্তমান (ক / ক)8/100, 12.5 / 100, 16/10012.5 / 200, 16/200
ক্ষমতা ফ্রিকোয়েন্সি ভোল্টেজ পরীক্ষা প্রতিরোধ (কেভি)45/5545/55
ক্ষমতা ফ্রিকোয়েন্সি ভোল্টেজ শুষ্ক পরীক্ষা (কেভি) প্রতিরোধ50/5550/55
রেট দেওয়া বাজ প্রৈতি ভোল্টেজ (কেভি)125125
Creepage দূরত্ব (মিমি / কেভি)330330
মেকানিক্যাল জীবন (বার)500500
সমুদ্রপৃষ্ঠ থেকে উচ্চতা (মিমি)10001000
পরিবেষ্টিত তাপমাত্রা ()-40~ + + 70-40~ + + 70
মাত্রা (সেমি)50x36x12.550x36x12.5
