I. ভূমিকা: সমালোচনামূলক শক্তি অবকাঠামো সংজ্ঞায়িত

ধাতব পরিহিত সুইচগিয়ার মাঝারি-ভোল্টেজ সুইচগিয়ার সিস্টেমগুলির মধ্যে সুরক্ষা এবং ইঞ্জিনিয়ারিং ডিজাইনের একটি শিখর প্রতিনিধিত্ব করে, সাধারণত ভোল্টেজ স্তরে 3.3KV থেকে 36KV পর্যন্ত পরিচালিত হয়।

এর শক্তিশালী ধাতব ঘের এবং বগিযুক্ত আর্কিটেকচার দ্বারা চিহ্নিত, এই ধরণের সুইচগিয়ার সর্বাধিক কর্মীদের সুরক্ষা, অপারেশনাল নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণের স্বাচ্ছন্দ্যের দাবিতে অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে ইঞ্জিনিয়ার করা হয়।

এটি এমন পরিবেশে বিদ্যুৎ সরবরাহ বিতরণের মূল ভিত্তি যেখানে সিস্টেমের ব্যর্থতা বা প্রসারিত ডাউনটাইম উল্লেখযোগ্য পরিণতি বহন করে। এটি ধাতব পরিহিত সুইচগিয়ারকে সমালোচনামূলক অবকাঠামো এবং শিল্প অ্যাপ্লিকেশনগুলির দাবিতে একটি অপরিহার্য সমাধান করে তোলে।

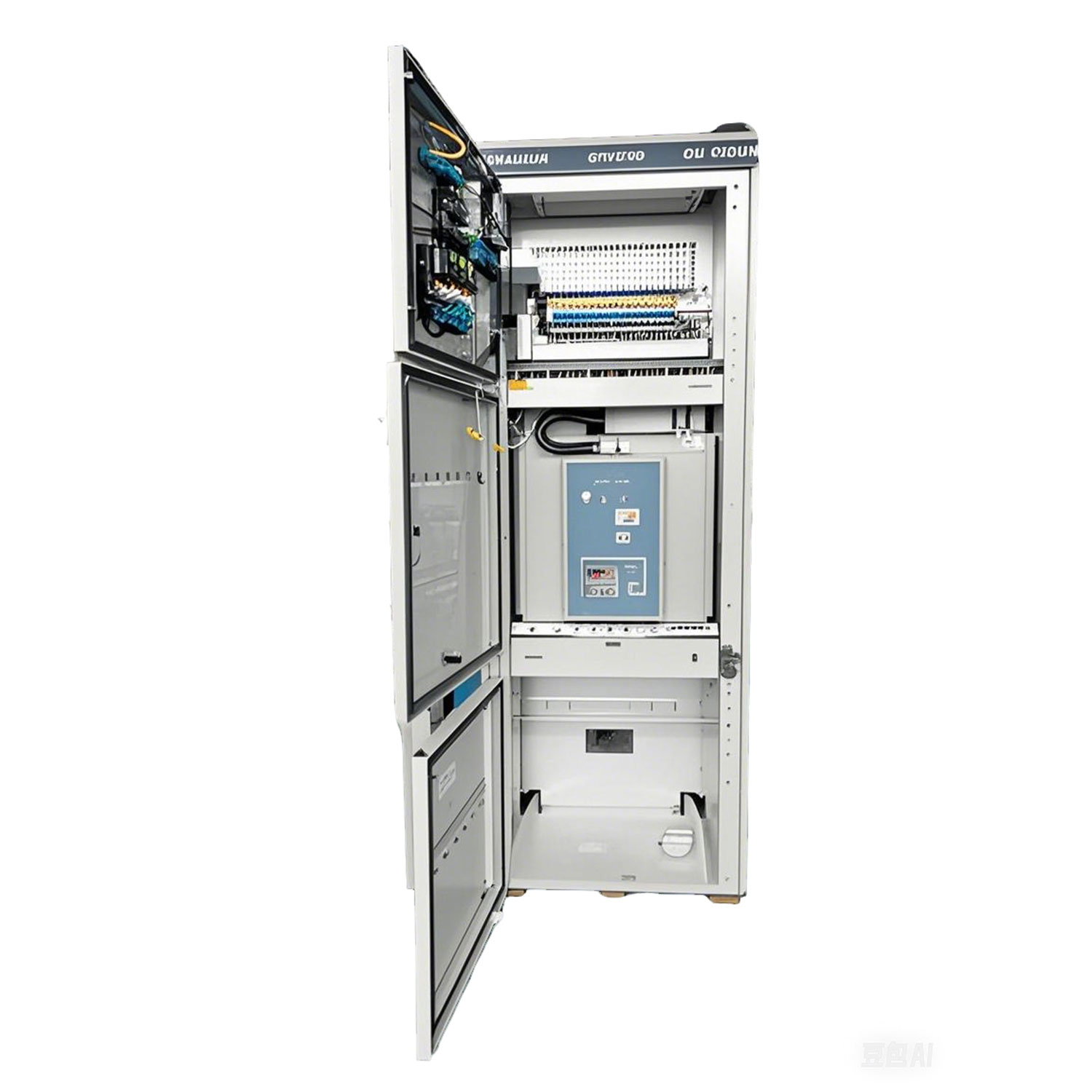

এসি ধাতু বদ্ধ সুইচগিয়ার

এসি ধাতু বদ্ধ সুইচগিয়ার

এসি ধাতু বদ্ধ সুইচগিয়ার

Ii। মূল নকশা বৈশিষ্ট্য: সুরক্ষা এবং সেবাযোগ্যতার জন্য ইঞ্জিনিয়ারিং

ধাতব পরিহিত সুইচগিয়ারের শ্রেষ্ঠত্ব তার মৌলিক নকশার নীতিগুলিতে রয়েছে:

1। অনমনীয় বগি:

অভ্যন্তরীণ উপাদানগুলি শক্তিশালী ধাতব বাধা বা শিখা-প্রতিরোধী শাটারগুলির সাথে পৃথক, বিচ্ছিন্ন বগিতে পৃথক করা হয়। এটি সাধারণত অন্তর্ভুক্ত:

• সার্কিট ব্রেকার বগি

• মূল বাসের বগি

• তারের সমাপ্তি / প্রাথমিক সংযোগ বগি

• লো-ভোল্টেজ ইনস্ট্রুমেন্ট এবং কন্ট্রোল বগি ( প্রায়শই নিম্ন-ভোল্টেজের মধ্যে সংহত করা ** বৈদ্যুতিক প্যানেল **)

• ভোল্টেজ ট্রান্সফর্মার বগি

• এই বিচ্ছিন্নতা একটি বিভাগে ত্রুটিগুলি (একটি আর্ক ফ্ল্যাশের মতো) অন্যকে প্রচার করা, সরঞ্জাম এবং কর্মীদের সুরক্ষা দেওয়া থেকে বিরত রাখে, একটি মূল সুরক্ষা বৈশিষ্ট্য.

2। ড্র-আউট সার্কিট ব্রেকার ডিজাইন:

প্রধান সার্কিট ব্রেকার, এটি গুরুত্বপূর্ণ ফাংশনগুলি সক্ষম করে: সুইচগিয়ার সিস্টেমের হৃদয় একটি অপসারণযোগ্য ট্রাকে মাউন্ট করা হয়েছে।

• সংযোগ অবস্থান: বিদ্যুৎ বিতরণের জন্য সাধারণ অপারেশনের জন্য সম্পূর্ণরূপে নিযুক্ত.

• পরীক্ষার অবস্থান: আংশিক প্রত্যাহার; প্রধান প্রাথমিক সংযোগ বিচ্ছিন্নভাবে স্যুইচ করে , তবে গৌণ নিয়ন্ত্রণ সংযোগগুলি বজায় থাকে। মূল বাসটি উত্সাহিত করার সময় ব্রেকার কন্ট্রোল সার্কিটগুলির নিরাপদ পরীক্ষার অনুমতি দেয়।

• সংযোগ বিচ্ছিন্ন/প্রত্যাহার অবস্থান: পুরো বাস বা সুইচগিয়ার লাইনআপটি ডি-এনার্জাইজড হওয়ার প্রয়োজন ছাড়াই পরিদর্শন, রক্ষণাবেক্ষণ বা প্রতিস্থাপনের জন্য এটি মারাত্মকভাবে ডাউনটাইমকে হ্রাস করে। ধাতব ঘেরের আবাসন থেকে পুরোপুরি সরানো হয়েছে ।

3। বিস্তৃত গ্রাউন্ডিং সিস্টেম:

কর্মীদের জন্য প্রয়োজনীয় সুরক্ষার জন্য প্রয়োজনীয় , ধাতব পরিহিত সুইচগিয়ার অন্তর্ভুক্ত:

• প্রাথমিক গ্রাউন্ডিং সুইচ / সংযোগ বিচ্ছিন্ন সুইচ: অ্যাক্সেসের আগে কেবল এবং বিভাগগুলি স্রাবের দিকে দৃশ্যমান গ্রাউন্ডিং পয়েন্টগুলি।

• মাধ্যমিক গ্রাউন্ডিং: কাঠামো এবং অপসারণযোগ্য উপাদানগুলির কার্যকর গ্রাউন্ডিং।

• গ্রাউন্ড বাস: লাইনআপের মধ্য দিয়ে চলমান অবিচ্ছিন্ন, উচ্চ-ক্ষমতার গ্রাউন্ড বাস।

4 .. শক্তিশালী নির্মাণ:

• ঘের: ভারী শুল্ক ইস্পাত কাঠামো এবং প্যানেলগুলি প্রায়শই শিল্প পরিবেশের জন্য উপযুক্ত জারা-প্রতিরোধী আবরণ বৈশিষ্ট্যযুক্ত।

• আর্ক-রেজিস্ট্যান্স: অনেকগুলি ডিজাইন কঠোর চাপ প্রতিরোধের মানগুলির সাথে সামঞ্জস্য করে (যেমন আইইইই সি 37.20.7 বা আইইসি 62271-200)। এই ইঞ্জিনিয়ারিং নিয়ন্ত্রিত নালী বা চাপ ত্রাণ ভেন্ট, মূল মাধ্যমে কর্মীদের থেকে দূরে একটি অভ্যন্তরীণ চাপের অপরিসীম শক্তি এবং প্লাজমাকে নির্দেশ দেয় প্রতিরক্ষামূলক ডিভাইসগুলির .

• । 'ডেড ফ্রন্ট ' ডিজাইন: লাইভ প্রাথমিক উপাদানগুলি সম্পূর্ণরূপে রক্ষা করা হয়, সাধারণ অপারেশনের সময় দুর্ঘটনাজনিত যোগাযোগ রোধ করে, একটি মৌলিক সুরক্ষা বৈশিষ্ট্য.

Iii। সুবিধা: ধাতব পরিহিত কেন আলাদা

ধাতব পরিহিত সুইচগিয়ার নির্বাচন করা মাঝারি ভোল্টেজে অন্যান্য ধরণের সুইচগিয়ারের উপর উল্লেখযোগ্য সুবিধাগুলি সরবরাহ করে :

1. তুলনামূলক কর্মীদের সুরক্ষা: বগিযুক্তকরণ, গ্রাউন্ডেবল বিভাগগুলি, আর্ক-প্রতিরোধী নির্মাণ, ডেড-ফ্রন্ট ডিজাইন এবং সংহত প্রতিরক্ষামূলক ডিভাইসগুলি বৈদ্যুতিক শক এবং আর্ক ফ্ল্যাশ বিপদের বিরুদ্ধে অপারেটিং এবং রক্ষণাবেক্ষণ কর্মীদের জন্য সর্বোচ্চ সম্ভাব্য স্তরের সুরক্ষা সরবরাহ করতে একত্রিত করে।

2. বর্ধিত নির্ভরযোগ্যতা এবং আপটাইম: দৃ ur ় ধাতব ঘেরটি সংবেদনশীল অভ্যন্তরীণ বৈদ্যুতিক সরঞ্জামগুলি পরিবেশগত কারণগুলি (ধূলিকণা, আর্দ্রতা, তাপমাত্রার ওঠানামা) এবং শারীরিক প্রভাব থেকে রক্ষা করে। পৃথকীকরণ ক্যাসকেডিং থেকে একক উপাদান ব্যর্থতাও বাধা দেয়।

3. হ্রাস অপারেশনাল ডাউনটাইম: ড্র-আউট ব্রেকার বৈশিষ্ট্যটি কী। ত্রুটিযুক্ত বা রক্ষণাবেক্ষণ ব্রেকারগুলি মূল বাস দ্বারা খাওয়ানো পুরো বিতরণ বিভাগটি বন্ধ না করে দ্রুত অদলবদল করা যেতে পারে, অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করে । বাসটি লাইভ থাকাকালীন প্রায়শই ব্রেকার টেস্টিং করা যায়।

4. অনুকূলিত রক্ষণাবেক্ষণ দক্ষতা: পরিষ্কার বগিযুক্তকরণ লক্ষ্যযুক্ত রক্ষণাবেক্ষণের অনুমতি দেয়। সুরক্ষা শাটার, পরীক্ষার অবস্থানগুলি এবং ভিজ্যুয়াল পরিদর্শন পয়েন্টগুলি সুইচগিয়ার সিস্টেমের সার্ভিসিংয়ের সময় প্রবাহের পদ্ধতিগুলি এবং সুরক্ষা বাড়ায়.

5. দীর্ঘমেয়াদী মান এবং নমনীয়তা: টেকসই ধাতব ঘের এবং বিল্ড দীর্ঘায়ু নিশ্চিত করে। তদ্ব্যতীত, প্রায়শই মডুলার ডিজাইনটি পুরানো, স্থির ডিজাইনের তুলনায় সহজ সিস্টেমের বিস্তৃতি বা কাস্টমাইজড সমাধান পরিবর্তনগুলি সহজতর করে।

Iv। সমালোচনামূলক অ্যাপ্লিকেশন: যেখানে ধাতব পরিহিত প্রয়োজনীয়

ধাতব পরিহিত সুইচগিয়ার হ'ল মিশন-সমালোচনামূলক এবং চাহিদা শক্তি বিতরণ অ্যাপ্লিকেশনগুলির জন্য পছন্দসই পছন্দ যেখানে নির্ভরযোগ্য বিদ্যুৎ সরবরাহ সর্বজনীন, সহ:

• শিল্প পাওয়ার হাউসগুলি: উত্পাদন উদ্ভিদ, স্বয়ংচালিত সুবিধা, রাসায়নিক উদ্ভিদ, রিফাইনারি, পাল্প এবং পেপার মিলস, স্টিল মিলস - মূল শিল্প অ্যাপ্লিকেশন.

• সমালোচনামূলক অবকাঠামো: ডেটা সেন্টারগুলি (নির্ভরযোগ্যভাবে বিদ্যুৎ বিতরণ করতে ), টেলিযোগাযোগ কেন্দ্র, হাসপাতাল, বিমানবন্দর, জল চিকিত্সা সুবিধা, সরকারী ভবন।

• শক্তি উত্পাদন ও বিতরণ: বিদ্যুৎকেন্দ্র (প্রচলিত এবং পুনর্নবীকরণযোগ্য), সাবস্টেশন (ইউটিলিটি এবং শিল্প), বিতরণ প্রজন্মের আন্তঃসংযোগ পয়েন্ট।

• বৃহত্তর বাণিজ্যিক কমপ্লেক্স: উচ্চ-বৃদ্ধি বিল্ডিং, শপিং সেন্টার, বিশ্ববিদ্যালয় ক্যাম্পাস-শক্তিশালী বৈদ্যুতিক সরঞ্জাম প্রয়োজন.

• হর্ষ পরিবেশ: খনির অপারেশন, অফশোর প্ল্যাটফর্ম, তেল ও গ্যাস উত্পাদন সুবিধাগুলি শক্তিশালী ধাতব ঘের সুরক্ষা প্রয়োজন - একটি নির্দিষ্ট অ্যাপ্লিকেশন সর্বোচ্চ সুরক্ষা বৈশিষ্ট্যগুলির দাবিতে.

ভি। স্ট্যান্ডার্ডস এবং শংসাপত্র: মানের কাঠামো

ধাতব পরিহিত সুইচগিয়ার ডিজাইন এবং উত্পাদন বৈদ্যুতিক সুইচগিয়ারের জন্য কঠোর আন্তর্জাতিক এবং আঞ্চলিক মান মেনে চলেন , কর্মক্ষমতা, সুরক্ষা এবং আন্তঃব্যবহারযোগ্যতা নিশ্চিত করে। মূল মানগুলির মধ্যে রয়েছে:

• আন্তর্জাতিক (আইইসি): আইইসি 62271 সিরিজ (উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার), বিশেষত আইইসি 62271-200 (এসি ধাতব-সংযুক্ত সুইচগিয়ার এবং কন্ট্রোলগিয়ার 1 কেভি এবং 52 কেভি সহ এবং সহ সহ) রেটেড ভোল্টেজের জন্য)। আইইসি 61439 (লো -ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেমব্লিগুলি - নিয়ন্ত্রণ বৈদ্যুতিক প্যানেলের জন্য প্রাসঙ্গিক )।

• উত্তর আমেরিকা (এএনএসআই/আইইইই/উল):

• এএনএসআই/আইইইই সি 37.20.2 ( ধাতব পরিহিত এবং স্টেশন-টাইপ কিউবিকেল সুইচগিয়ারের জন্য মান )।

• আইইইই সি 37.20.7 (অভ্যন্তরীণ আর্সিং ত্রুটিগুলির জন্য পরীক্ষার জন্য গাইড - মাঝারি-ভোল্টেজ ধাতব-আবদ্ধ সুইচগিয়ার সুরক্ষা বৈশিষ্ট্যগুলি বৈধ করার জন্য গুরুত্বপূর্ণ )।

• ইউএল 1558 ( ধাতব পরিহিত লো-ভোল্টেজ পাওয়ার সার্কিট ব্রেকার ব্রেকার সুইচগিয়ার -এলভি নিয়ন্ত্রণ বিভাগগুলির জন্য স্ট্যান্ডার্ড)।

• স্বতন্ত্র যাচাইকরণ: নামী নির্মাতারা এই মানগুলির সাথে সম্মতি যাচাই করার জন্য স্বতন্ত্র পরীক্ষাগারগুলির দ্বারা তাদের সুইচগিয়ার সিস্টেম ডিজাইনগুলি কঠোর ধরণের পরীক্ষার বিষয়, বিশেষত শর্ট সার্কিট সহ্য (একটি কী সার্কিট সুরক্ষা দিক), ডাইলেট্রিক পারফরম্যান্স এবং এআরসি প্রতিরোধের জন্য।

ষষ্ঠ। কেনার আগে মূল বিবেচনা

ডান ধাতব পরিহিত সুইচগিয়ার নির্বাচন করার জন্য আপনার নির্দিষ্ট অ্যাপ্লিকেশনটির জন্য সতর্কতার সাথে মূল্যায়ন প্রয়োজন :

1. বৈদ্যুতিক পরামিতি: সিস্টেম ভোল্টেজ, অবিচ্ছিন্ন কারেন্ট রেটিং, শর্ট সার্কিট সহ্য কারেন্ট (কেএ আইসি), এবং কার্যকর সার্কিট সুরক্ষার জন্য প্রয়োজনীয় বাধা রেটিংগুলি সংজ্ঞায়িত করুন.

2. এআরসি প্রতিরোধী প্রয়োজনীয়তা: আর্ক প্রতিরোধের (এবং কোন স্তরে - আইইইই ক্লাস 1 বা 2, আইইসি আইএসি এএফএলআর) আবেদনের জন্য বাধ্যতামূলক? এটি নকশা, ব্যয় এবং অন্তর্নিহিত সুরক্ষা বৈশিষ্ট্যগুলিকে উল্লেখযোগ্যভাবে প্রভাবিত করে.

3. অ্যাপ্লিকেশন পরিবেশ: ইনডোর বা আউটডোর ইনস্টলেশন? পরিবেষ্টিত তাপমাত্রার পরিসীমা, আর্দ্রতা স্তর, ধূলিকণার উপস্থিতি, ক্ষয়কারী বায়ুমণ্ডল, ভূমিকম্পের প্রয়োজনীয়তা এবং উচ্চতা জন্য নির্দিষ্টকরণগুলিকে প্রভাবিত করে ধাতব ঘের এবং অভ্যন্তরীণ বৈদ্যুতিক সরঞ্জামগুলির .

4. শারীরিক স্থান এবং লেআউট: সুইচগিয়ার লাইনআপের মাত্রা , অপারেশন এবং রক্ষণাবেক্ষণের জন্য ক্লিয়ারেন্সের প্রয়োজন, কেবল প্রবেশের পদ্ধতি (শীর্ষ/নীচে/পিছন)।

5. সুরক্ষা ও নিয়ন্ত্রণ সংহতকরণ: প্রয়োজনীয় প্রতিরক্ষামূলক ডিভাইস এবং রিলে সুরক্ষা (বৈদ্যুতিনচেনিকাল, মাইক্রোপ্রসেসর-ভিত্তিক), এসসিএডিএ/যোগাযোগ প্রোটোকল (আইইসি 61850, মোডবাস), মিটারিং প্রয়োজনীয়তা এবং নিয়ন্ত্রণ বৈদ্যুতিক প্যানেলের মধ্যে অটোমেশন স্তরগুলি নির্দিষ্ট করুন.

6. ভবিষ্যতের সম্প্রসারণ: সম্ভাব্য লোড বৃদ্ধি এবং লাইনআপে ভবিষ্যতের ব্রেকার সেল যুক্ত করার স্বাচ্ছন্দ্য বিবেচনা করুন - একটি নমনীয় সুইচগিয়ার সিস্টেমের একটি মূল কারণ.

7. প্রস্তুতকারক নির্বাচন: একটি শক্তিশালী সুইচগিয়ার অফার সহ নির্মাতাদের অগ্রাধিকার দিন :

• ধাতব পরিহিত সুইচগিয়ার ডিজাইন এবং উত্পাদন বিশেষজ্ঞ ।

• কঠোর মানের নিয়ন্ত্রণ এবং ইন-হাউস টেস্টিং সুবিধা।

• প্রাসঙ্গিক শংসাপত্র (আইএসও 9001, আইএসও 14001 ইত্যাদি)।

• বিস্তৃত ডকুমেন্টেশন এবং প্রযুক্তিগত সহায়তা।

• এই সমালোচনামূলক জন্য স্পেয়ার পার্টস এবং পরিষেবা নেটওয়ার্কের প্রাপ্যতা বৈদ্যুতিক সরঞ্জামগুলির .

Vii। উপসংহার: সুরক্ষিত শক্তি বিতরণের ভিত্তি

ধাতব পরিহিত সুইচগিয়ার মাঝারি-ভোল্টেজ শক্তি বিতরণের জন্য সোনার মান হিসাবে রয়ে গেছে যেখানে সুরক্ষা, নির্ভরযোগ্যতা এবং অপারেশনাল দক্ষতা অ-আলোচনাযোগ্য। ড্র-আউট সার্কিট ব্রেকার ডিজাইন এবং ইন্টিগ্রেটেড প্রতিরক্ষামূলক ডিভাইসগুলির ব্যবহারিক সুবিধার সাথে মিলিত একটি শক্তিশালী ধাতব ঘেরের মধ্যে এর সূক্ষ্মভাবে ইঞ্জিনিয়ারড বগিযুক্তকরণ, অন্যান্য কনফিগারেশনগুলির সাথে তুলনামূলকভাবে সুরক্ষিত এবং পরিষেবাযোগ্যতার একটি স্তর সরবরাহ করে।
